CAN I/O SPS
zu den Bestellvarianten (1033x)

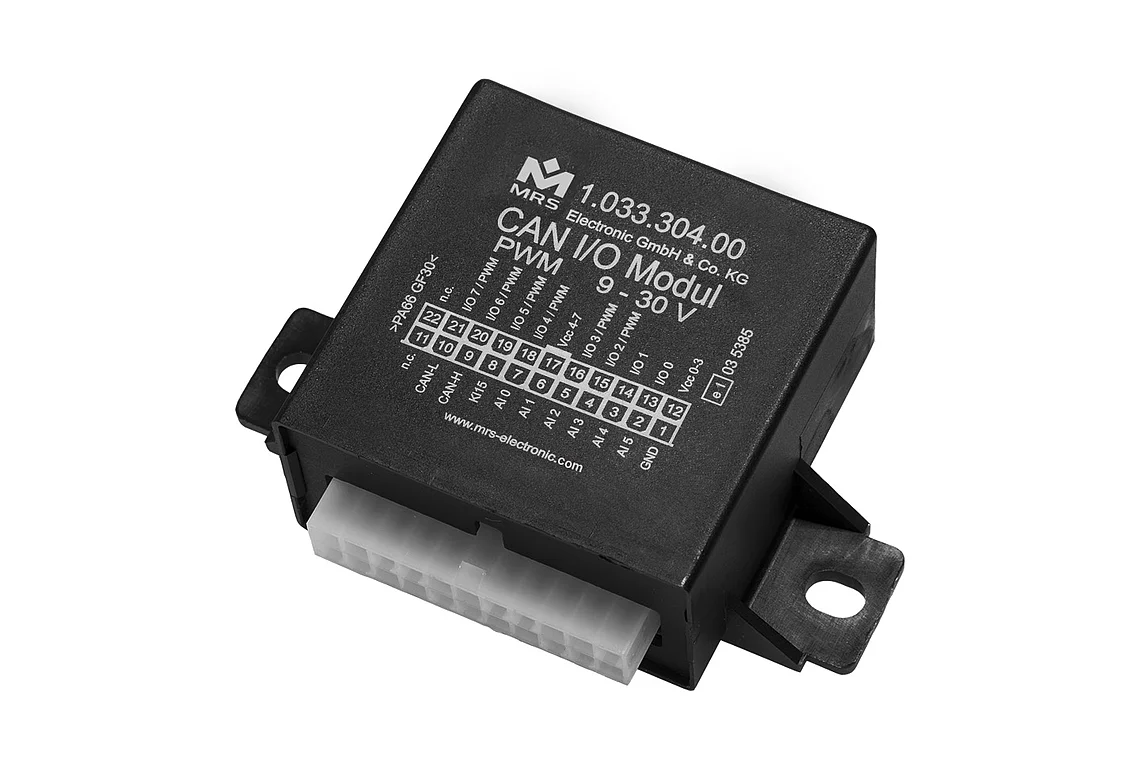

Die kompakte CAN I/O SPS mit 14 Ein- und Ausgängen und einem Betriebsspannungsbereich von 9 bis 32 V überzeugt durch zahlreiche Bestückungsvarianten. Neben acht I/Os die als Ein- oder Ausgänge konfiguriert werden können, gibt es sechs analoge Eingänge. Das praktisch dimensionierte Gehäuse ist ideal geeignet für enge Einbauräume. Das Modul ist mit einer CAN-Schnittstelle ausgestattet und kann um eine RS232- oder RS485-Schnittstelle erweitert werden. Dadurch kann ein Datenaustausch (Gateway) zwischen CAN und der Seriellen Schnittstelle hergestellt werden. Die CAN I/O SPS kann als I/O Modul in einem CAN-Netzwerk sowie auch als eigenständige und intelligente SPS eingesetzt werden.
Technische Details
Ein- und Ausgänge

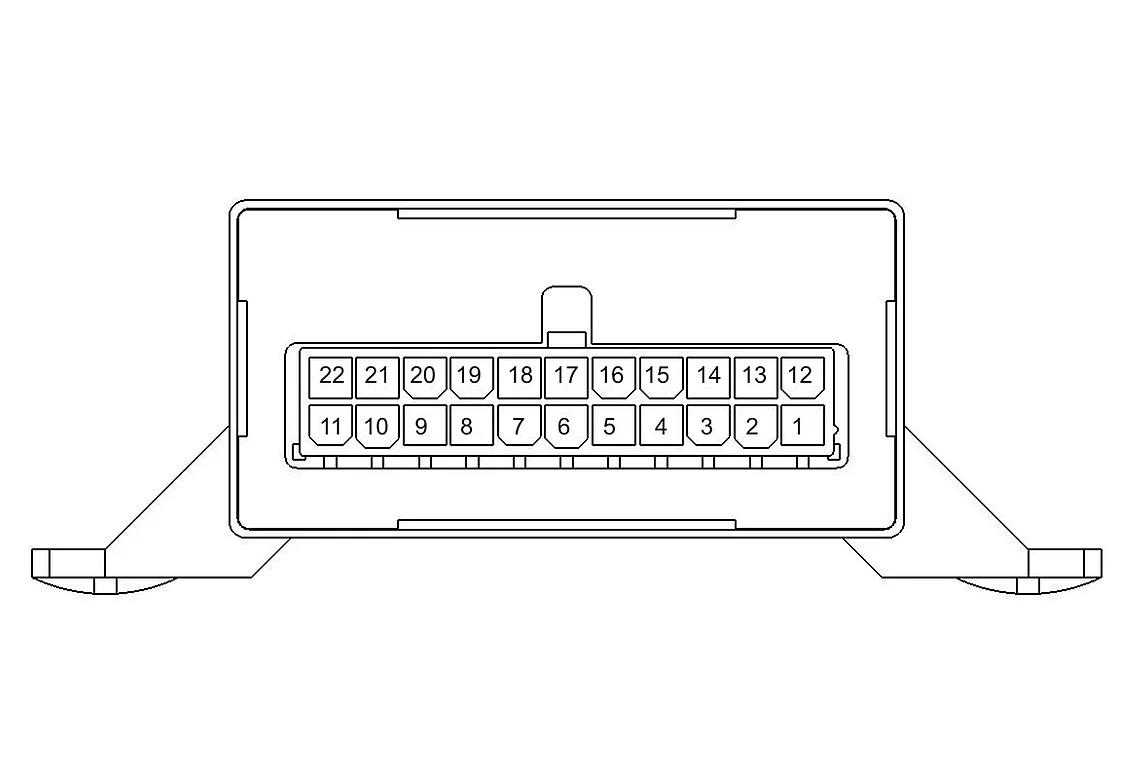

| Anzahl Pins | 22 |
|---|---|
| Ein-/Ausgänge (gesamt) | 14 |
| Eingänge (gesamt) | 6 |
| Eingänge (analog) | 6 |
| I/Os (gesamt) | 8 |
| I/Os (Eingänge analog) | 6 |
| I/Os (Eingänge digital) | 2 |
| I/O (Ausgänge PWM fähig) | 6 |
| I/O (Ausgänge digital) | 2 |
| High-Side | 8 |
| Schaltstrom | 3 A @ 85°C |
Schnittstellen
| CAN-Schnittstelle(n) | 1 |
|---|---|
| Serielle Schnittstellen | 1 |
Mechanische Eigenschaften
| Schutzklasse | IP53 |
|---|---|
| Gehäusematerial | PA66GF30 |
| Abmessungen | 60 × 60 × 30 mm |
Programmierung
| Programmiersoftware | MRS Developers Studio |
|---|
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 9-32 V |
| Ruhestrom (12V) | 40 µA |
| Ruhestrom (24V) | 140 µA |
| Vref max. Strom | 500 mA |
| Prozessorarchitektur | 8-Bit |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.033.304.0001 (10333040001) |
Standardausführung
|
| 1.033.305.0001 (10333050001) |
5VrefAusgang
|
| 1.033.306.0001 (10333060001) |
3x Strom-Eingänge
|
| 1.033.308.0001 (10333080001) |
30V Analog Eingänge
|
| 1.033.309.0001 (10333090001) |
2x RPM-Eingänge
|
| 1.033.30B.0001 (103330B0001) |
3x Pull-Ups, 5VrefAusgang
|
| 1.033.30C.0001 (103330C0001) |
3x Pull-Up
|
| 1.033.30E.0001 (103330E0001) |
2x RPM-Eingänge 4,5V
|
| 1.033.30K.0001 (103330K0001) |
2x RPM-Eingänge, 5VrefAusgang
|
| 1.033.30P.0001 (103330P0001) |
3x PT1000-Eingänge
|
| 1.033P.300.0001 (1033P3000001) |
CANopen (CiA401)
|
| 1.033P.305.0001 (1033P3050001) |
CANopen (CiA401), 5Vref-Ausgang
|
| 1.033.320.0001 (10333200001) |
RS485 Gateway
|
| 1.033.330.0001 (10333300001) |
RS232 Gateway
|

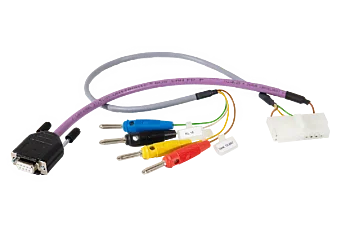

Zubehör
