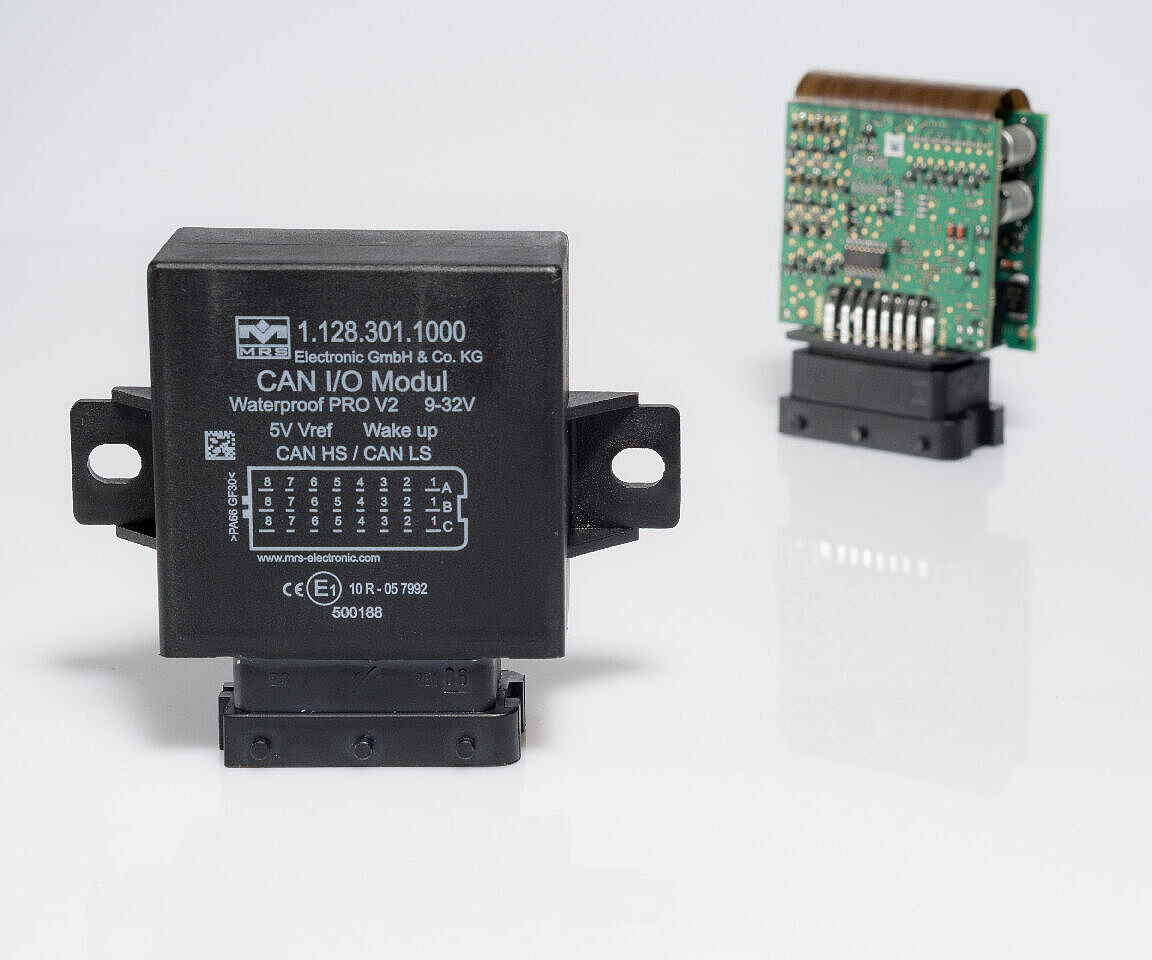

CAN I/O SPS Waterproof PRO V2
zu den Bestellvarianten (1128x)
Die wasserdichte CAN I/O SPS Waterproof PRO V2 mit 16 I/Os überzeugt durch die vielfältigen Einsatzmöglichkeiten in zahlreichen Steuerungsapplikationen. Sie bietet neben acht I/Os, die als Ein- oder Ausgänge konfiguriert werden können, sechs analoge und zwei digitale Eingänge. Die CAN-Steuerung verfügt zudem über integrierte Schutzdioden zur Begrenzung der durch die induktive Lasten erzeugten Freilaufspannung.
Das Modul kann zur Ansteuerung für vier stromgeregelte Proportionalventile genutzt werden. Durch den 5 Volt Referenzausgang können weitere Sensoren mit Spannung versorgt werden. Die eigene Versorgungsspannung kann intern über die Klemme 30 gemessen werden.
Technische Details
Ein- und Ausgänge
| Anzahl Pins | 24 |
|---|---|
| Ein-/Ausgänge (gesamt) | 15 |
| Eingänge (gesamt) | 7 |
| Eingänge (analog) | 6 |
| Eingänge (digital) | 1 |
| I/Os (gesamt) | 8 |
| I/Os (Eingänge analog) | 6 |
| I/Os (Eingänge digital) | 2 |
| I/O (Ausgänge PWM fähig, mit Stromregelung für Ventile) | 4 |
| I/O (Ausgänge PWM fähig) | 2 |
| I/O (Ausgänge digital) | 2 |
| High-Side | 8 |
| Schaltstrom | 3 A @ 85°C |
Schnittstellen
| CAN-Schnittstelle(n) | 1 |
|---|---|
| Serielle Schnittstellen | 1 |
Mechanische Eigenschaften
| Schutzklasse | IP6K8 |
|---|---|
| Gehäusematerial | PA66GF30 |
| Abmessungen | 60 × 80 × 30 mm |
Programmierung
| Programmiersoftware | MRS Developers Studio |
|---|
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 9-32 V |
| Ruhestrom (12V) | 75 µA |
| Ruhestrom (24V) | 138 µA |
| Vref max. Strom | 500 mA |
| Prozessorarchitektur | 8-Bit |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.128.301.0000 (11283010000) |
5V Ref, KL30-Wake-up, CAN-HS, Typ B, Verbindung RS232
|
| 1.128.301.1000 (11283011000) |
5V Ref, KL15/CAN-Wake-up, CAN-HS, Typ B, Verbindung RS232
|
| 1.128.321.1000 (11283211000) |
5V Ref, KL15/CAN-Wake-up, CAN-HS, Typ D, Verbindung RS485
|
