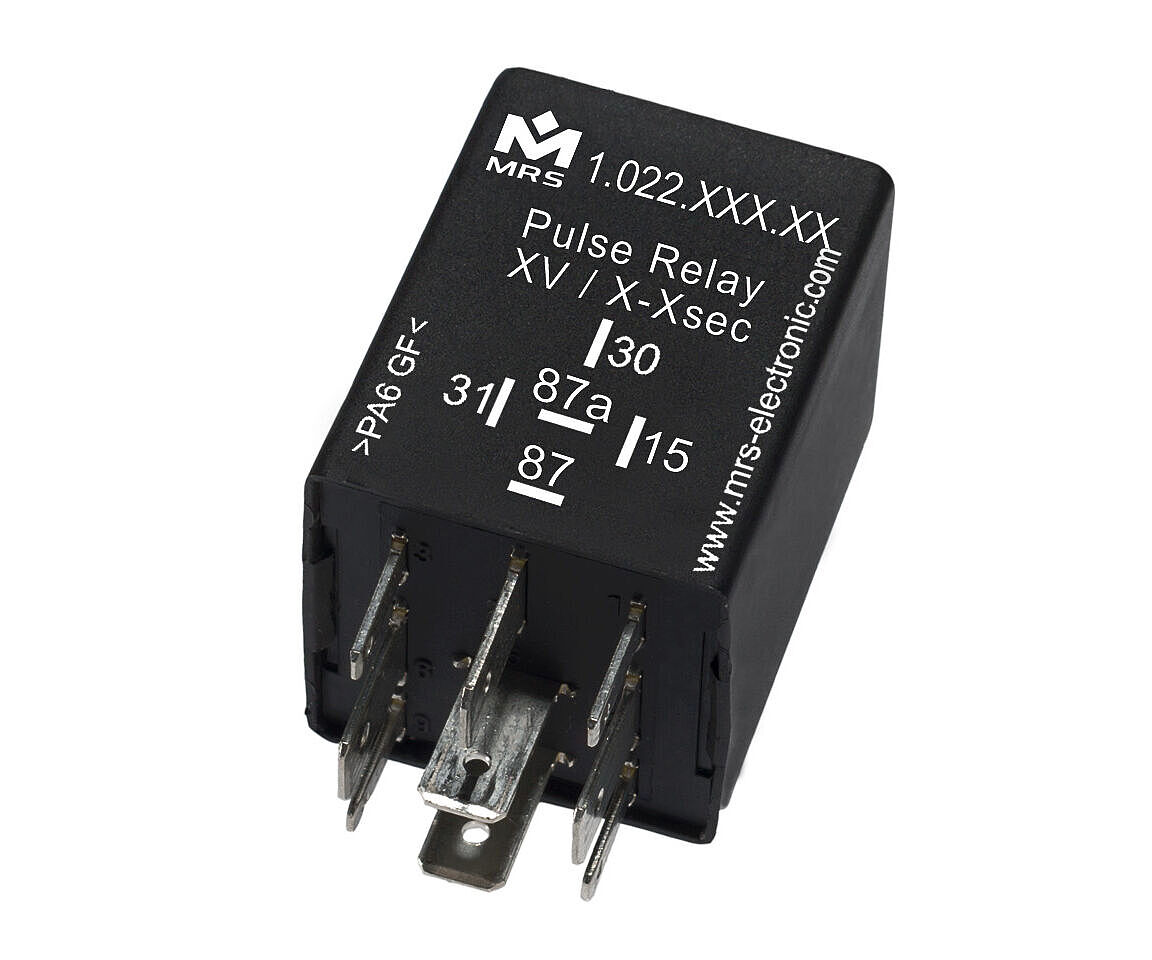

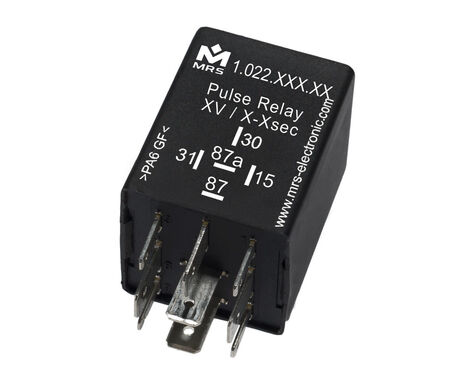

Impulsrelais einstellbar 24 V

zu den Bestellvarianten (102221x)

Impulsrelais einstellbar werden eingesetzt, wenn Verbraucher für einen zeitlich definierten Bereich ein- oder ausgeschaltet werden sollen. Zur Auswahl stehen standardmäßig fünf Zeitbereiche (siehe Bestellvarianten). Innerhalb des gewählten Zeitbereichs kann die Impulszeiten via Poti geändert werden. Andere Zeitbereiche realisieren wir auf Anfrage. Bitte geben Sie bei der Bestellung den gewünschten Zeitbereich an.

Schaltbild S1: An Klemme 30 wird Betriebsspannung angelegt. Wird an Klemme 15 die Spannung kurz oder permanent angelegt, zieht das Relais unmittelbar für die eingestellte Zeit an und fällt danach wieder ab. Schaltbild S3: An Klemme 87z wird Betriebsspannung angelegt. Wird an Klemme 15 Spannung kurz oder permanent angelegt, zieht das Relais unmittelbar für die eingestellte Zeit an und fällt danach wieder ab. Ansteuerung und Kontakte sind voneinander getrennt und können somit in eine Verknüpfungskette eingereiht werden. Alle Schaltbilder: Die Dauer des Ansteuersignals hat keinen Einfluss auf die Dauer des Ausgangsimpulses (d.h. das Relais ist nicht nachtriggerbar). Die genaue Impulslänge kann mit dem Poti innerhalb des gegebenen Zeitintervalls eingestellt werden. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.
