Impulsrelais M3 24V

Impulsrelais M3 24 V

Impulsrelais M3 finden Einsatz, wenn Verbraucher für eine definierte Zeit ein- oder ausgeschaltet werden sollen. Bitte geben Sie bei der Bestellung die gewünschte Impulszeiten an. Schaltbild S1 und S2: An Klemme 30 wird Betriebsspannung angelegt. Wird an Klemme 15 Spannung angelegt, zieht das Relais unmittelbar für die angegebene Zeit an und fällt danach wieder ab. Die Dauer des Ansteuersignals hat keinen Einfluss auf die Ausgangsimpulsdauer (d.h. das Relais ist nicht nachtriggerbar).

Schaltbild S3: An Klemme 87z wird Betriebsspannung angelegt. Wird an Klemme 15 Spannung angelegt, zieht das Relais unmittelbar für die angegebene Zeit an und fällt danach wieder ab. Schaltbild S2 und S3: Die Kontakte sind getrennt von der Ansteuerung und können daher in Verknüpfungen eingesetzt werden. Bei dieser Variante ist der Relaiskontakt komplett potentialfrei und somit in der Lage Wechselspannung zu schalten. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.

Downloads

Datenblatt Impulsrelais M3 (Deutsch) Datenblatt Impulsrelais M3 (Englisch) Gebrauchsanleitung Impulsrelais EU-Konformitätserklärung

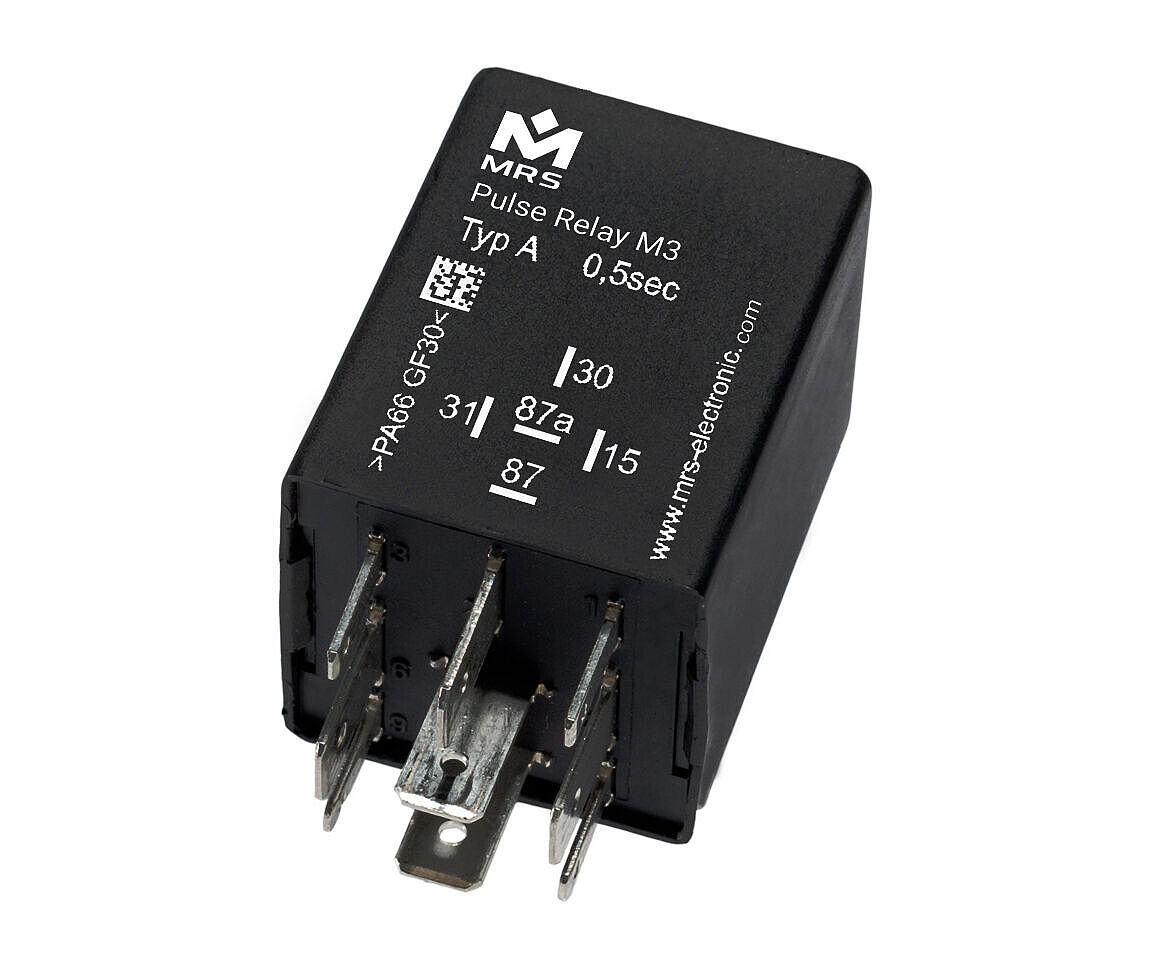

Impulsrelais M3 24 V

Anschlussbild

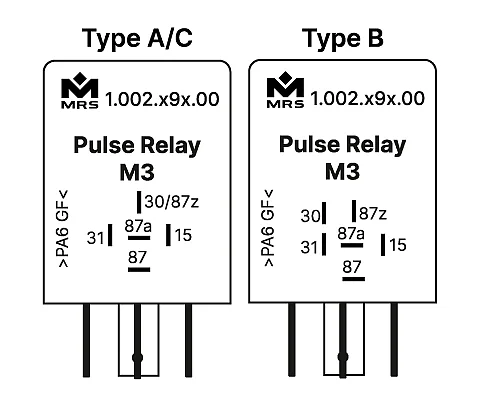

Bauform

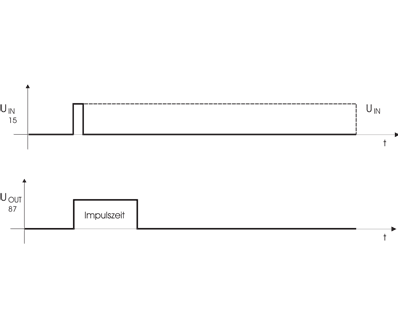

Funktionsdiagramm

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	5
Ein-/Ausgänge (gesamt)	2
Eingänge (gesamt)	1
Eingänge (digital)	1
Ausgänge (gesamt)	1
Relaisausgänge	1
Schaltstrom	NC 15 A / NO 15 A

Mechanische Eigenschaften

Schutzklasse	IP6K8
Gehäusematerial	PA66GF30
Abmessungen	30 × 30 × 40 mm
Schaltzyklen	100000

Programmierung

Programmiersoftware	MRS Realizer

Allgemeines

Temperaturbereich	-40 bis +85°C
Betriebsspannung	14-32 V
Stromaufnahme	2 ± 1 mA

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.002.291.xx (1002291xx)	Individuelle Impulszeit , Typ A, Verbindung S1
1.002.292.xx (1002292xx)	Individuelle Impulszeit , Typ B, Verbindung S2
1.002.293.xx (1002293xx)	Individuelle Impulszeit , Typ C, Verbindung S3
