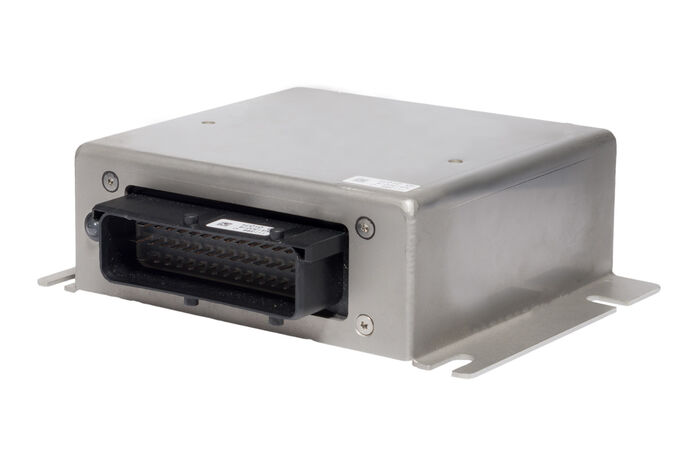

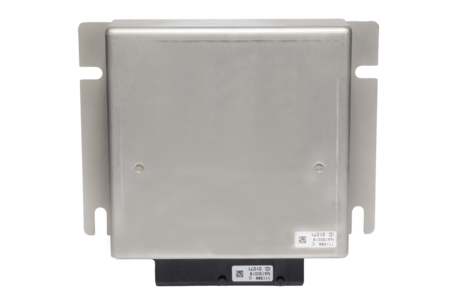

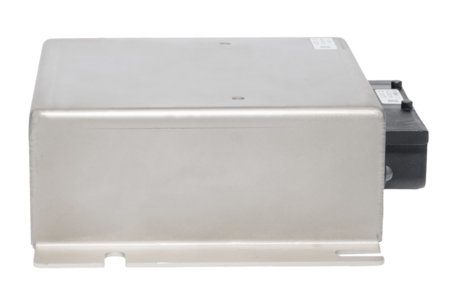

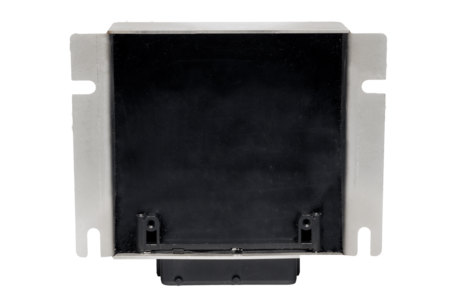

M2600 ECO CAN SPS
zu den Bestellvarianten (1261x)

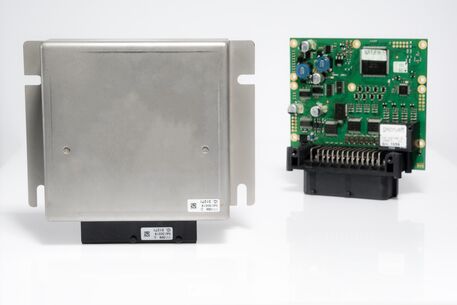

Die kompakte M2600 ECO CAN SPS ist eine leistungsfähige Steuerung mit hohem Funktionsumfang in einer robusten V2A Halbschale. Die MRS Steuerung besitzt acht stromgeregelte PWM-Ausgänge. Die Besonderheit ist neben dem 16-bit-Hauptmikrocontroller der zweite zusätzlich integrierte Mikrocontroller (8-bit-Prozessor) mit nützlicher Watchdog-Funktion. Durch die zwei CAN-Bus-Schnittstellen ist neben der typischen Steuerungsfunktion auch eine Gateway-Funktion möglich. Optional kann sogar eine dritte CAN-Bus-Schnittstelle für weitere Funktionen genutzt werden.
Technische Details
Ein- und Ausgänge
| Anzahl Pins | 42 |
|---|---|
| Ein-/Ausgänge (gesamt) | 26 |
| Eingänge (gesamt) | 14 |
| Eingänge (analog) | 8 |
| Eingänge (digital) | 6 |
| Ausgänge (gesamt) | 4 |
| Ausgänge (digital) | 4 |
| I/Os (gesamt) | 8 |
| I/O (Ausgänge PWM fähig, mit Stromregelung für Ventile) | 8 |
| High-Side | 12 |
| Schaltstrom | 3 A @ 85°C |
Schnittstellen
| CAN-Schnittstelle(n) | 3 |
|---|---|
| LIN-Schnittstelle(n) | 1 |
Mechanische Eigenschaften
| Schutzklasse | IP65 |
|---|---|
| Gehäusematerial | V2A |
| Abmessungen | 150 × 110 × 45 mm |
Programmierung
| Programmiersoftware | MRS Developers Studio |
|---|
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 9-32 V |
| Stromaufnahme | < 100 mA |
| Vref max. Strom | 500 mA |
| Prozessorarchitektur | 16-Bit |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.261.300.00 (126130000) |
2x CAN High-Speed, RTyp B, Verbindung RS232
|
| 1.261.303.00 (126130300) |
3x CAN High-Speed
|

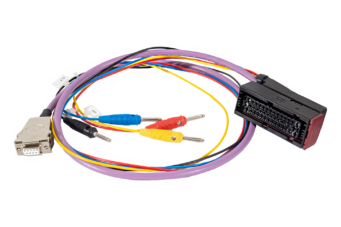

Zubehör
