M3600 CAN SPS

Die große CAN Steuerung M3600 mit ihren 121 Pins erweitert das Produktportfolio um einen vielseitigen Alleskönner. Mit 3 CAN-Bus-Schnittstellen kann die Steuerung entweder drei Standalone Busleitungen bedienen oder als Knotenpunkt für die CAN-Bus Kommunikation dienen. Sie verfügt über insgesamt 38 Ein- und Ausgänge. 18 analoge Eingänge, 10 I/Os und 10 Ausgänge machen das Gerät zu einem vielseitigen Produkt, welches dem Endverbraucher einen geringeren Verdrahtungsaufwand verspricht.

Die Einsatzmöglichkeiten dieser kompakten Steuerungen sind vielfältig und können an die Anforderung der jeweiligen Branche perfekt angepasst werden. Überall, wo die Vielfältigkeit von verschiedenen Aktoren benötigt wird, ist die M3600 die ideale Lösung.

Downloads

Datenblatt M3600 CAN SPS (Deutsch) Datenblatt M3600 CAN SPS (Englisch) Gebrauchsanleitung Vernetzte Steuerungen EU-Konformitätserklärung

M3600 CAN SPS

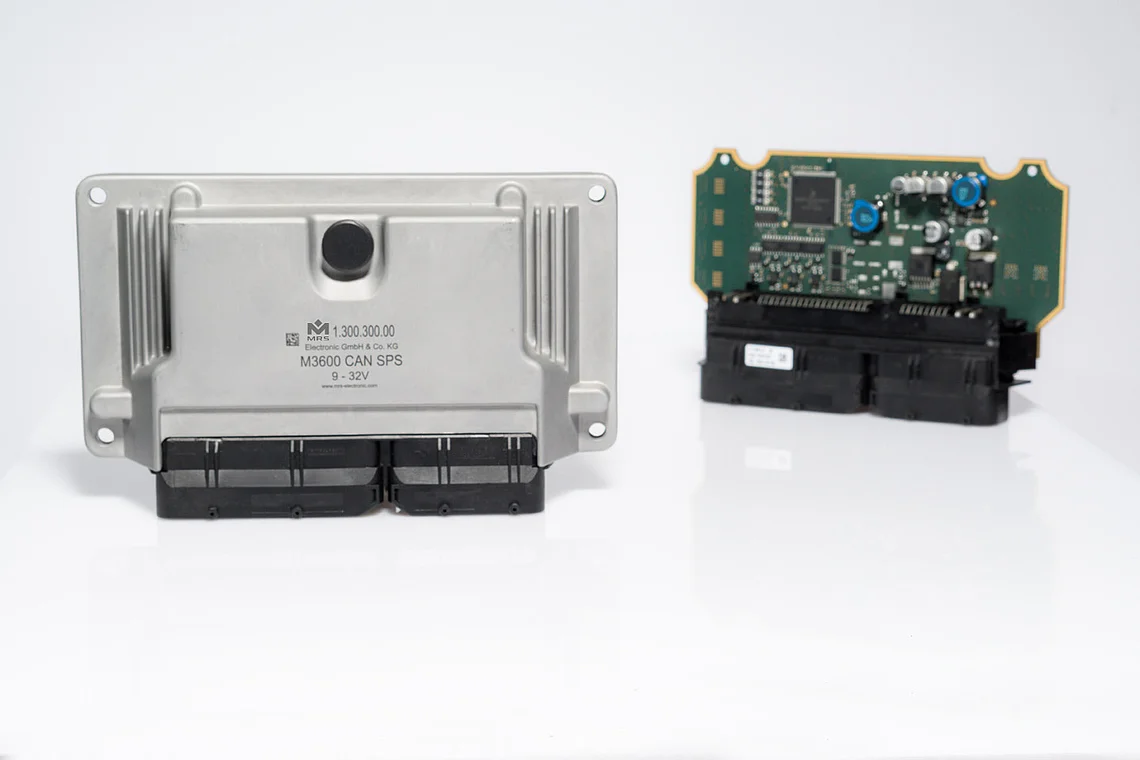

Doppelansicht

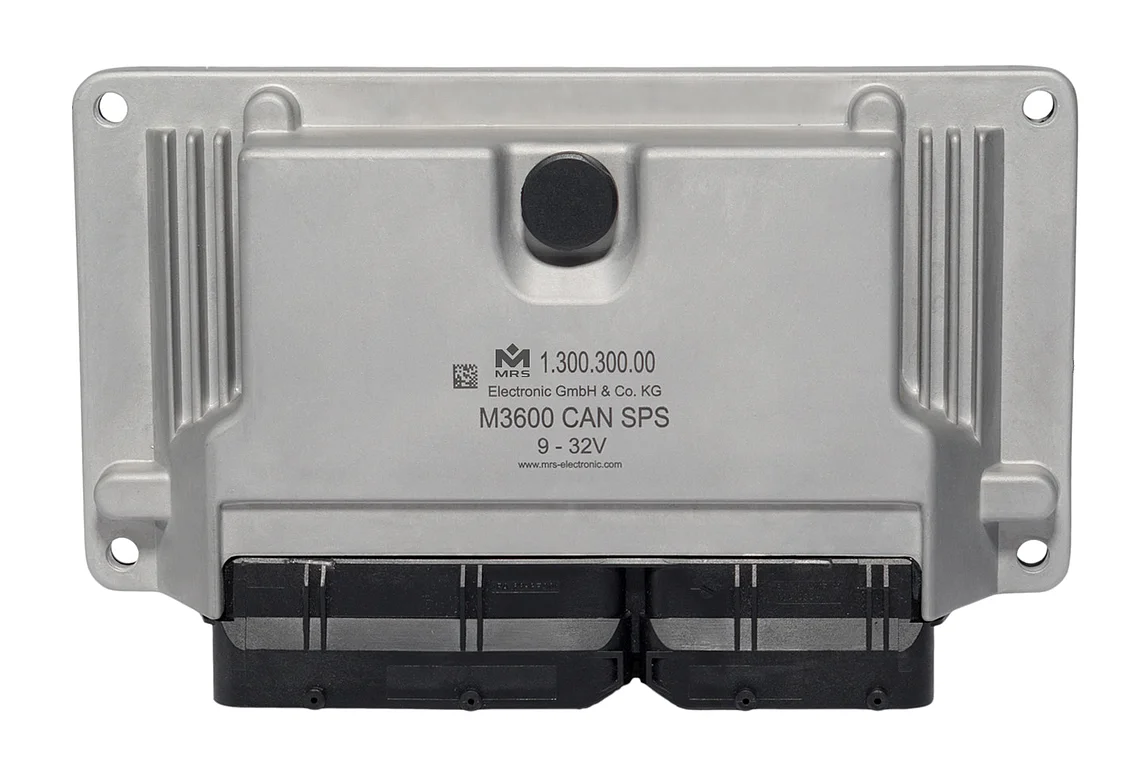

Frontal

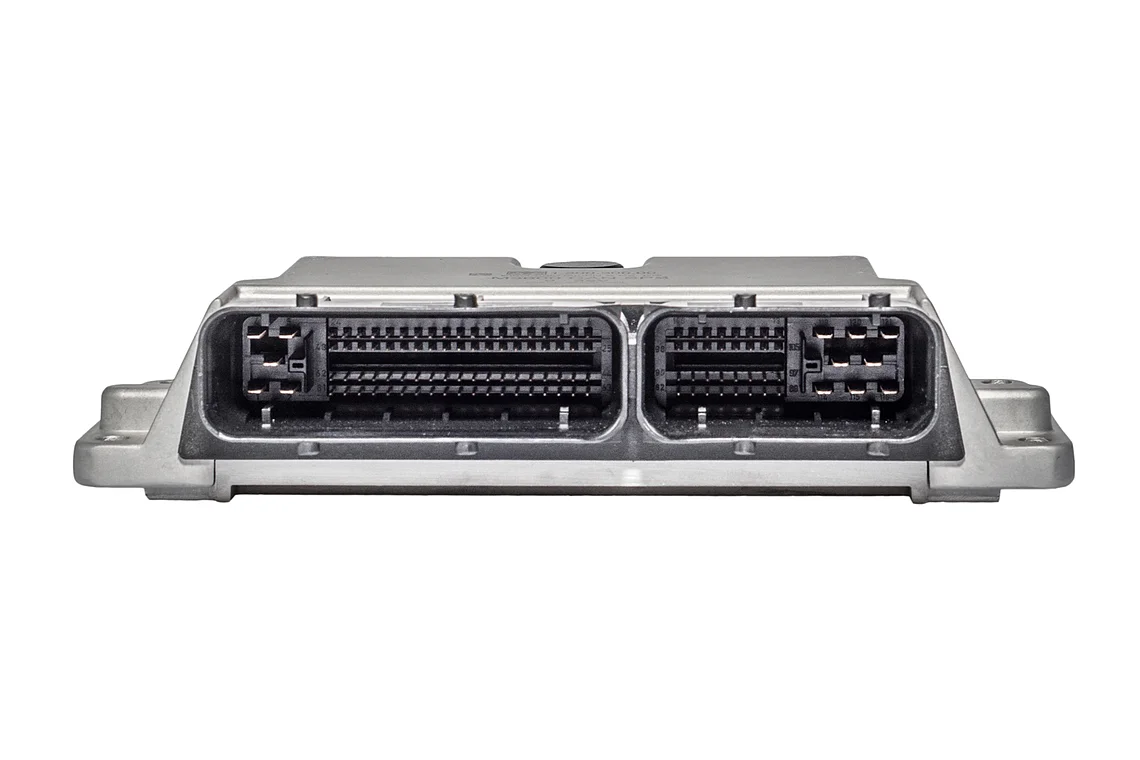

Steckeransicht

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	121
Ein-/Ausgänge (gesamt)	38
Eingänge (gesamt)	18
Eingänge (analog)	18
Ausgänge (gesamt)	10
Ausgänge (PWM-fähig, mit Stromregelung für Ventile)	4
Ausgänge (digital)	6
I/Os (gesamt)	10
I/Os (Eingänge analog)	10
I/O (Ausgänge digital)	10
High-Side	20
Schaltstrom	3 A / 10 A @ 85°C

Schnittstellen

CAN-Schnittstelle(n)	3
Serielle Schnittstellen	1

Mechanische Eigenschaften

Schutzklasse	IP68
Gehäusematerial	Aluminium
Abmessungen	39.4 × 110.4 × 179 mm

Programmierung

Programmiersoftware	MRS Developers Studio

Allgemeines

Temperaturbereich	-40 bis +85°C
Betriebsspannung	9-32 V
Stromaufnahme	67 mA
Ruhestrom (12V)	300 µA
Ruhestrom (24V)	3350 µA
Vref max. Strom	200 mA
Prozessorarchitektur	16-Bit
