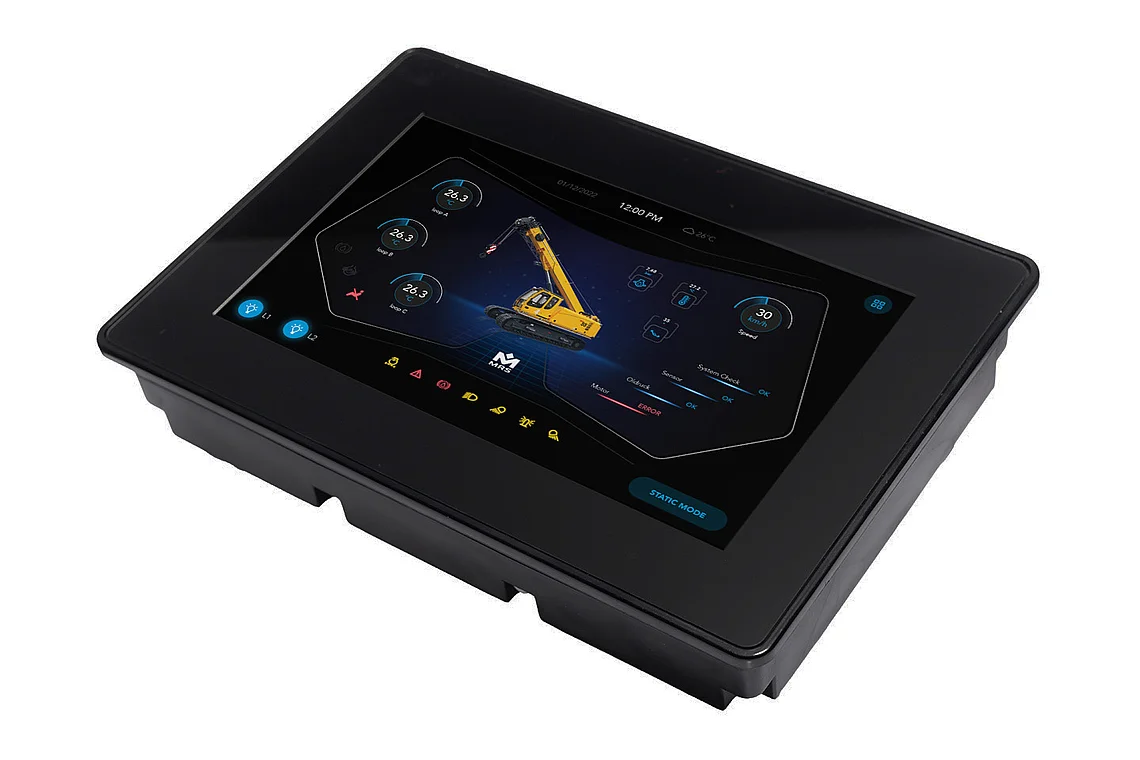

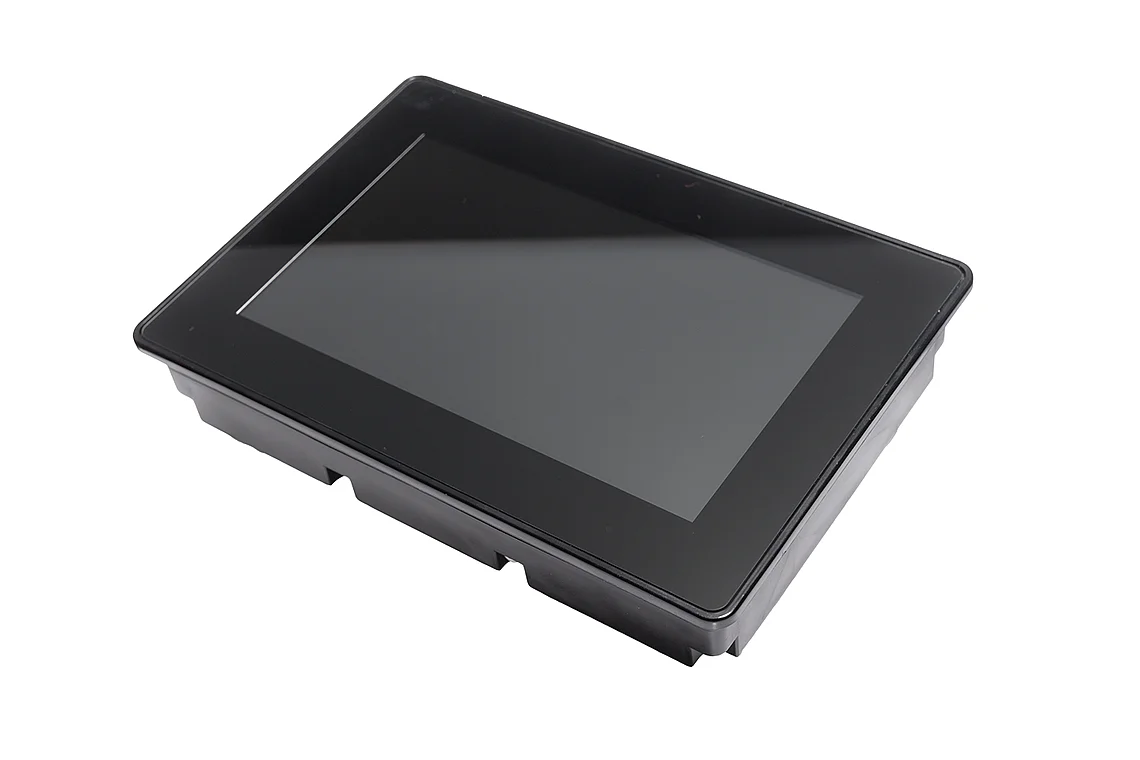

MConn 7 CAN Display
zu den Bestellvarianten (1145x)
MConn ist Teil unserer HMI-Systeme mit einem leistungsstarken 32-Bit-Quad-Core-ARM Cortex-A9-Prozessor mit 2D-, 3D- und Vector-Grafik-Hardwarebeschleunigung. Das Display wird unter Embedded Linux betrieben, die Anwendungsprogrammierung erfolgt mit Qt. Durch den Multitouch-PCAP-Touchscreen können Sie Funktionen wie Pinch-to-Zoom, Rotation, Flick und vieles mehr nutzen.
Das MConn ist mehr als nur ein Display. Es ist mit zahlreichen kabelgebundenen und drahtlosen Schnittstellen ausgestattet, darunter CAN (2x), LIN, Ethernet, USB (2x), Audio, Kameraeingänge (4x), I/O (22), 3G/LTE, GPS, WiFi und Short Range Mesh Technology. Wie bei allen MRS Connectivity Produkten können die Daten über die MRS Cloud Connect eingelesen und ausgewertet werden.
Technische Details
Ein- und Ausgänge
| Eingänge (gesamt) | 18 |
|---|---|
| Eingänge (analog) | 6 |
| Eingänge (digital) | 12 |
| Ausgänge (gesamt) | 4 |
| Ausgänge (digital) | 4 |
| I/Os (gesamt) | 22 |
| I/Os (Eingänge analog) | 6 |
| I/Os (Eingänge digital) | 12 |
Schnittstellen
| CAN-Schnittstelle(n) | 2 |
|---|---|
| LIN-Schnittstelle(n) | 1 |
Mechanische Eigenschaften
| Schutzklasse | IP54 / IP65 (optional) |
|---|---|
| Gehäusematerial | ABS |
| Abmessungen | 200.6 × 139.1 × 35 mm |
Programmierung
| Programmiersoftware | Qt |
|---|
Allgemeines
| Temperaturbereich | -20 bis +70°C |
|---|---|
| Betriebsspannung | 9-32 V DC |
| Prozessorarchitektur | 32-Bit |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.145.020.0151 (11450200151) |
Basis
|
| 1.145.323.0151 (11453230151) |
A-Quad
|
