MConn Mini

MConn Mini CAN Display

Das MRS MConn Mini ist mit seinem 2,4 Zoll großen Farbdisplay das Kleinste der MConn Reihe. Das Produkt kann ganz nach Ihren Anforderungen programmiert werden, ist dadurch vielseitig einsetzbar und eignet sich u. a. bestens als Display außerhalb der Fahrerkabine. Den 4 kapazitiven Buttons können Sie Ihre gewünschten Funktionen frei zuweisen.

Als kosteneffiziente Lösung dient das MConn Mini in der Regel zur Erfassung und Anzeige von Sensordaten auf dem Display. Einzelne Werte können in den internen Speicher geschrieben werden. Mithilfe eines Lichtsensors misst das Display außerdem die Lichtwerte der Umgebung und reguliert dadurch die Hintergrundbeleuchtung. Das MConn Mini gibt es auch als Variante mit einem wasserdichten M12-Stecker und ist dadurch noch besser gegen äußere Einflüsse geschützt.

Downloads

Datenblatt MConn Mini (Deutsch) Datenblatt MConn Mini (Englisch) Gebrauchsanleitung HMI-Systeme EU-Konformitätserklärung

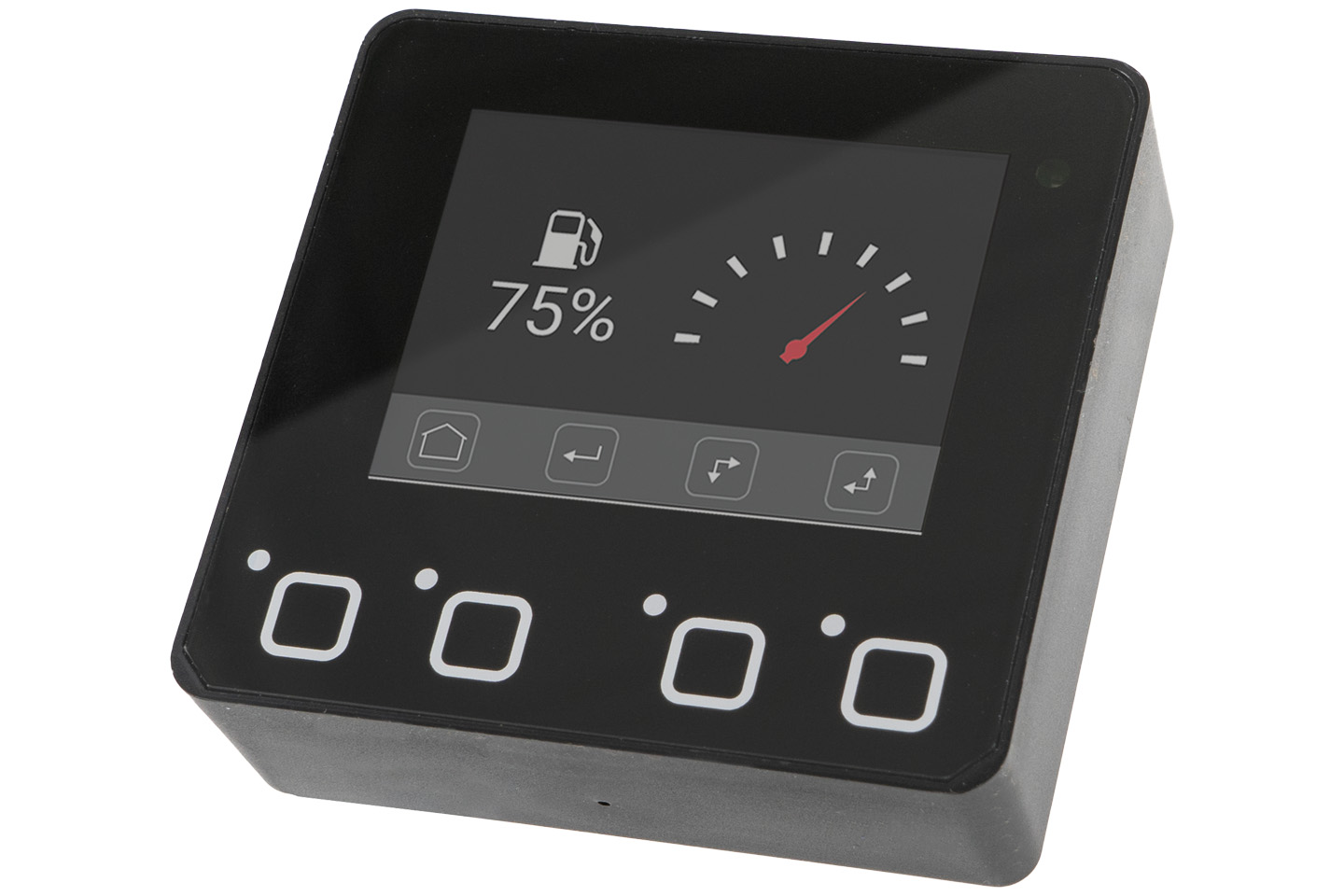

Display MConn Mini

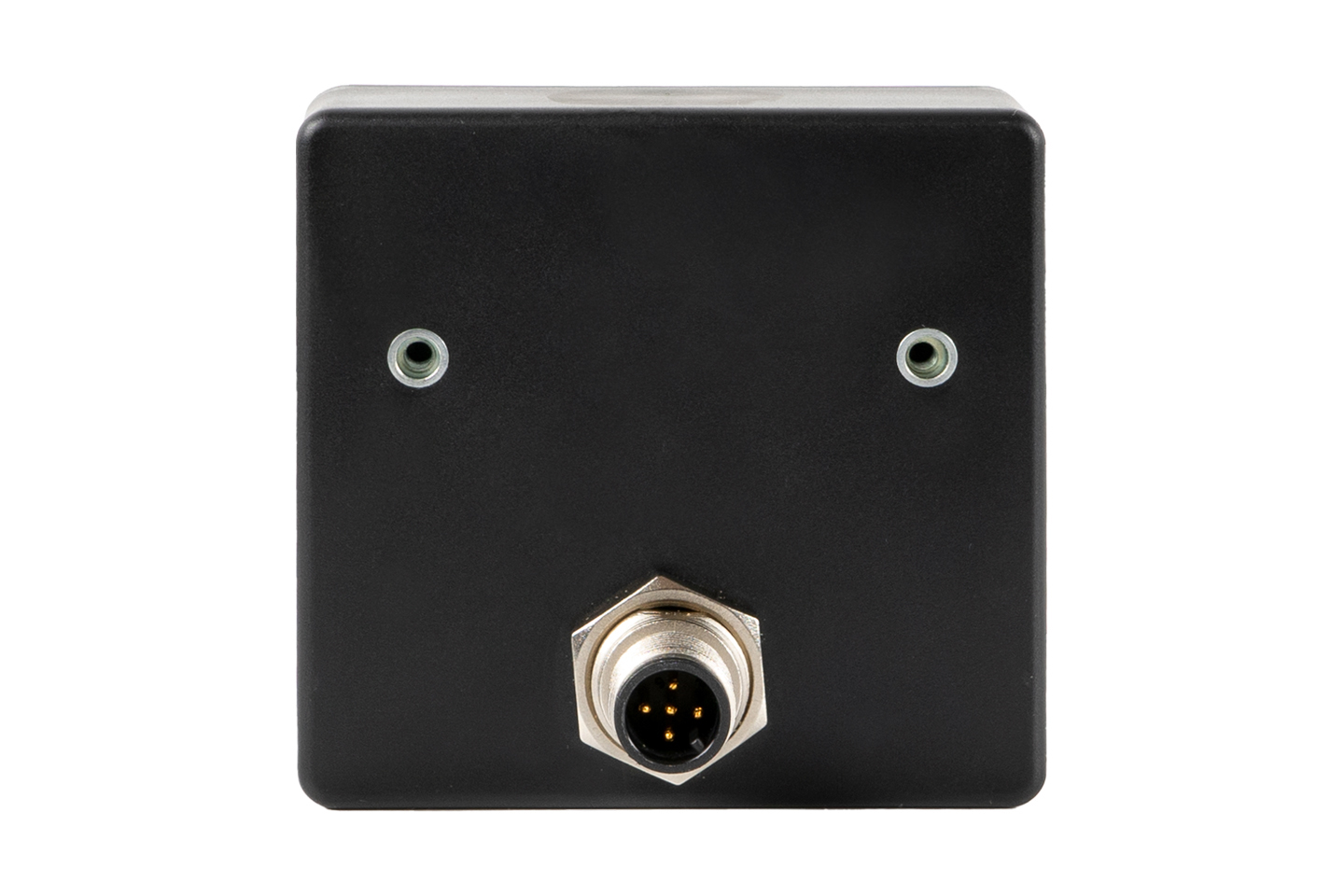

Rückseite

Zu unserem Online-Shop

Technische Details

Schnittstellen

CAN-Schnittstelle(n)	1
LIN-Schnittstelle(n)	1

Mechanische Eigenschaften

Schutzklasse	bis zu IP6K8
Gehäusematerial	ABS Gehäuse
Abmessungen	73.5 × 70 × 23 mm

Programmierung

Programmiersoftware	MRS Applics Studio

Allgemeines

Temperaturbereich	-20 bis +60°C
Betriebsspannung	9-32 V
Stromaufnahme	87 mA
Ruhestrom (12V)	0.6 mA
Ruhestrom (24V)	0.7 mA
Prozessorarchitektur	32-Bit

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.157.300.0100 (11573000100)	IP6K8, M12-Stecker, Wake-up Möglichkeit per CAN Bus
1.157.302.0120 (11573020120)	LIN Schnittstelle mit Master/Slave, IP6K8, M12-Stecker, Wake-up Möglichkeit per CAN Bus oder LIN Bus

Zubehör
