Micro Gateway

Das Micro Gateway ist ein kompaktes Gateway für automotive Anwendungen. Durch seine geringe Baugröße und die einfache Montage bietet es vielseitige Einsatzmöglichkeiten. Das Gateway im 30 x 30 x 50 mm Kunststoffgehäuse bietet vier verschiedene Bestückungsvarianten.

Downloads

Datenblatt Micro Gateway (Englisch) Datenblatt Micro Gateway (Deutsch) Gebrauchsanleitung Gateways EU-Konformitätserklärung

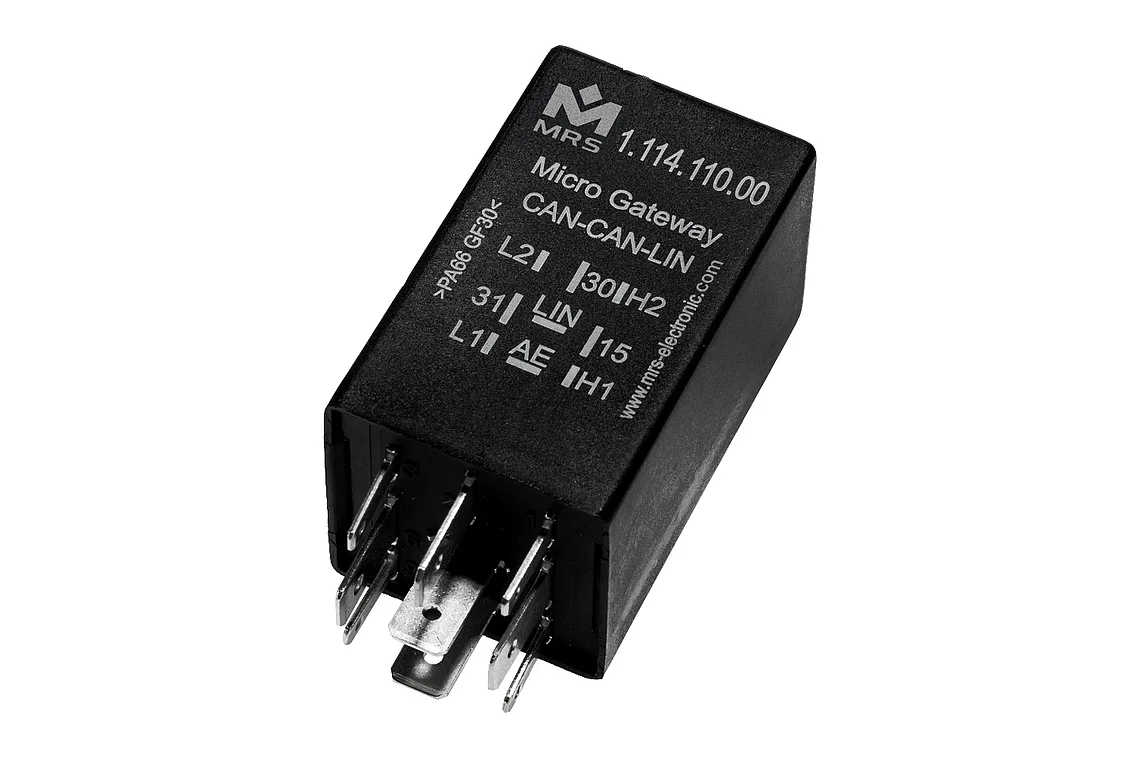

Micro Gateway CAN CAN LIN

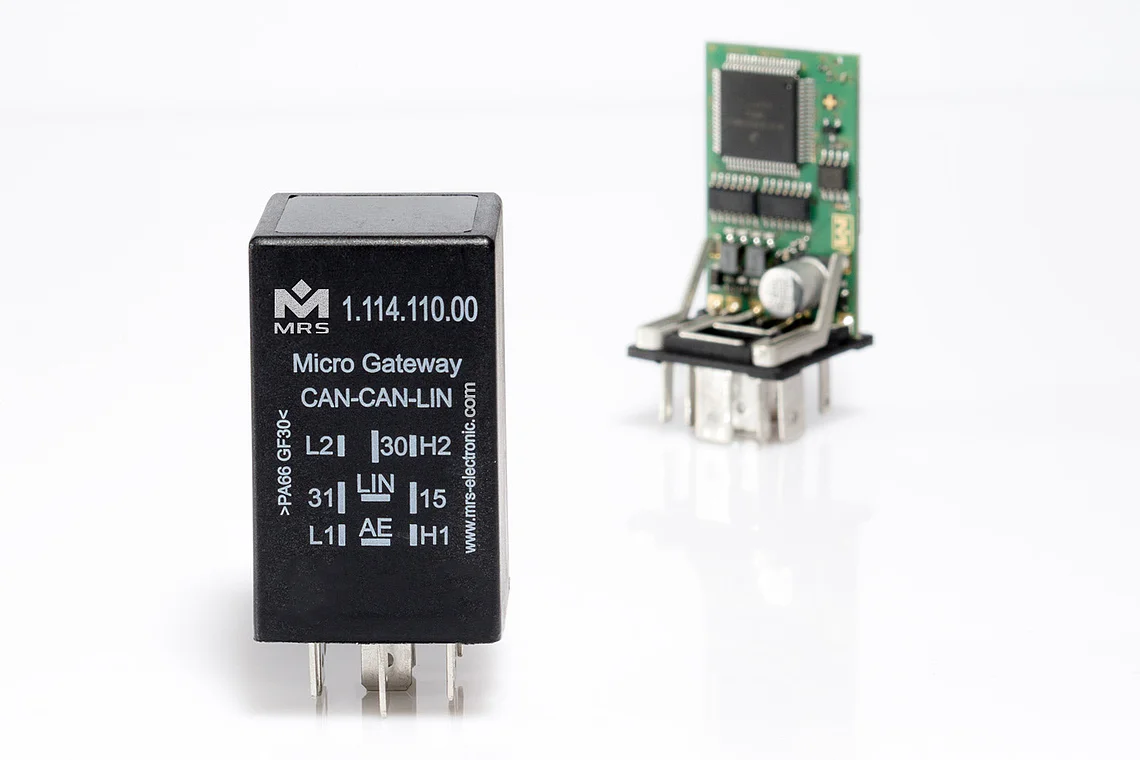

Doppelansicht

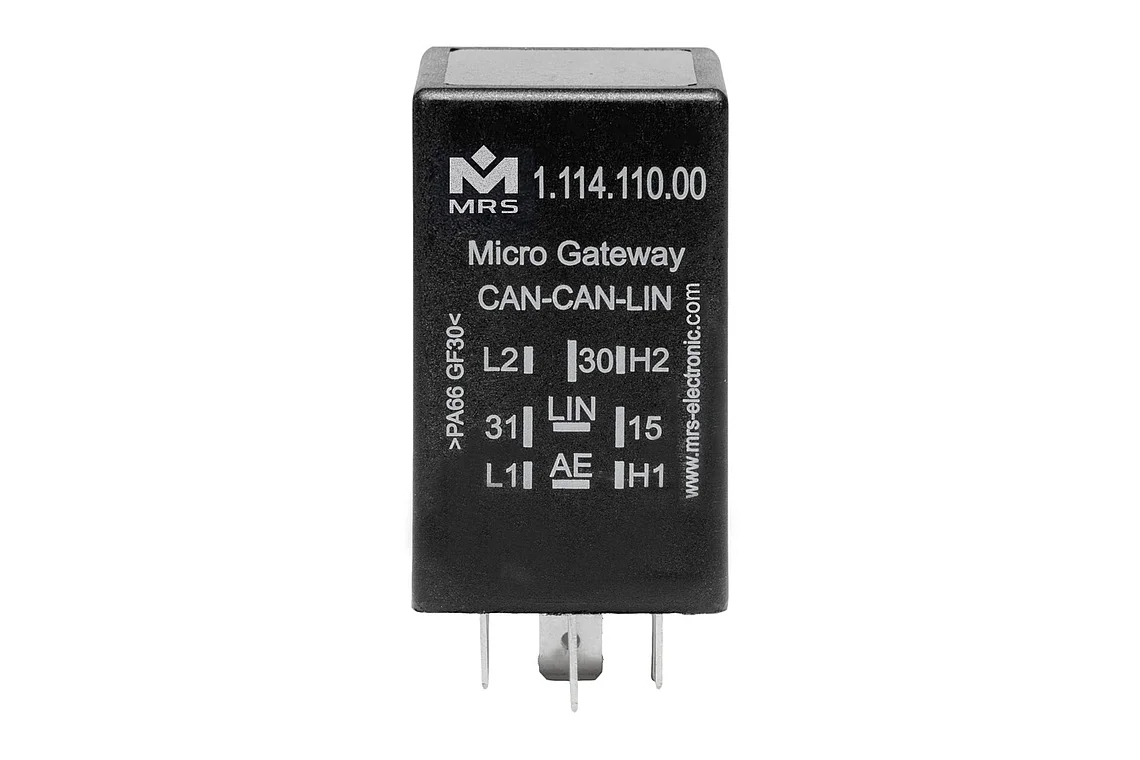

Frontal

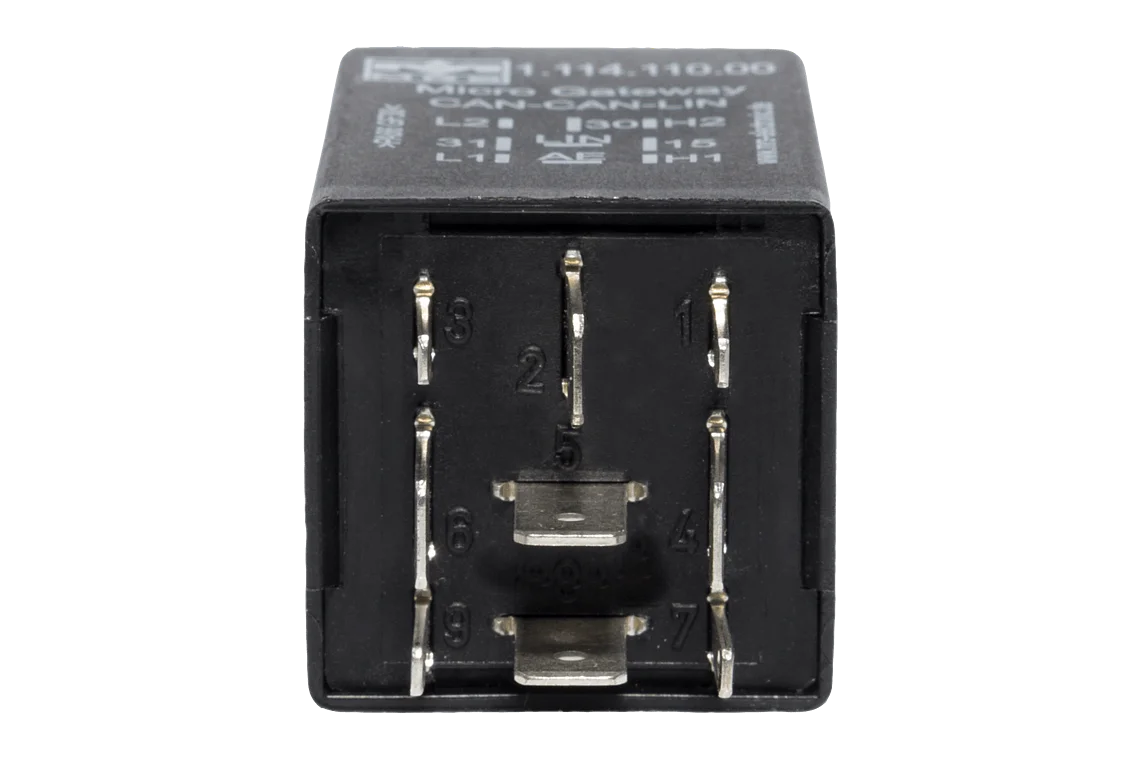

Steckeransicht

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	9
Ein-/Ausgänge (gesamt)	2
Eingänge (gesamt)	1
Eingänge (analog)	1
Ausgänge (gesamt)	1
Ausgänge (digital)	1
High-Side	1
Schaltstrom	1 A

Schnittstellen

CAN-Schnittstelle(n)	2
LIN-Schnittstelle(n)	2

Mechanische Eigenschaften

Schutzklasse	bis zu IP6K8
Gehäusematerial	PA66GF30
Abmessungen	30 × 30 × 50 mm

Programmierung

Programmiersoftware	MRS Developers Studio

Allgemeines

Temperaturbereich	-40 bis +85°C
Betriebsspannung	9-32 V
Stromaufnahme	60 mA
Ruhestrom (12V)	55 µA
Ruhestrom (24V)	125 µA
Prozessorarchitektur	16-Bit

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.114.110.00 (111411000)	12V, CAN-CAN-LIN
1.114.110.0012 (11141100012)	12V, 2 x CAN-Bus (120 Ohm), LIN (12V)
1.114.130.0000 (11141300000)	12V, CAN-CAN-LIN-LIN
1.114.210.0012 (11142100012)	24V, 2 x CAN (120 Ohm), LIN (24V)
1.114.230.0012 (11142300012)	24V, 2 x CAN (120 Ohm), 2 x LIN (24V)
1.114.300.00 (111430000)	9-32V, 2 x CAN-Bus
1.114.300.0011 (11143000011)	9-32V, 2 x CAN-Bus (120 Ohm)
1.114.111.0000 (11141110000)	12V, CAN-CAN-LIN
