Micro SPS CAN 24 V
zu den Bestellvarianten (11072x)
Die Micro SPS CAN ist eine Kleinsteuerung für automotive Anwendungen. Freie Konfigurier- Parametrier- und Programmierbarkeit bieten vielfältige Einsatzmöglichkeiten im Kfz-Bereich. Ansteuerung und Auslesen erfolgen über den CAN-Bus (ISO 11898-2). Zudem besitzt die Steuerung einen Freescale Prozessor mit Flash-Technologie (Option der Mehrfachprogrammierung). Es stehen 2 analoge und/oder 1 analoger Eingang/1 digitaler Ausgang sowie 2 überlastsichere Highside Leistungsausgänge (alternativ Relaisausgang) zur Verfügung.
Komplexe Anwendungen können in C realisiert werden. Die Funktionen sowie die Messwerte sind über den CAN-Bus steuer- und auslesbar. Die Programmierung ist über die Software MRS Developers Studio, grafisch mit CAN graph möglich. Durch die Verwendung des leistungsfähigen Prozessors ist die Micro SPS CAN open und SAE J1939 fähig. Mit der Micro SPS CAN Relais 32-bit gibt es zur Micro SPS CAN 24 V auch ein pinkompatibles Produkt mit 32-bit Prozessor und somit noch mehr Rechenleistung.
Technische Details
Ein- und Ausgänge
| Anzahl Pins | 9 |
|---|---|
| Ein-/Ausgänge (gesamt) | 4 |
| Eingänge (gesamt) | 2 |
| Eingänge (analog) | 2 |
| Ausgänge (gesamt) | 2 |
| Ausgänge (digital) | 1 |
| Relaisausgänge | 1 |
| Low-Side | 1 |
| Schaltstrom | NO 15 A / NC 10 A |
Schnittstellen
| CAN-Schnittstelle(n) | 1 |
|---|
Mechanische Eigenschaften
| Schutzklasse | bis zu IP6K8 |
|---|---|
| Gehäusematerial | PA66GF30 |
| Abmessungen | 30 × 30 × 40 mm |
Programmierung
| Programmiersoftware | MRS Developers Studio |
|---|
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 24 V |
| Stromaufnahme | 27 mA |
| Prozessorarchitektur | 8-Bit |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.107.210.00 (110721000) |

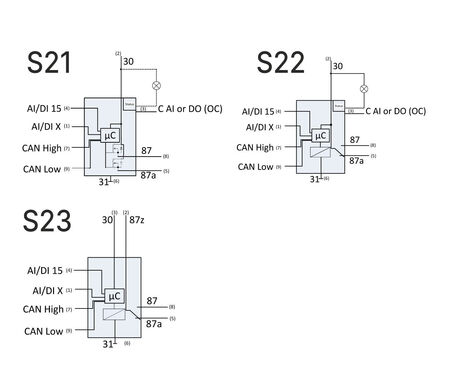

Wechslerrelais, Typ A, Verbindung S22
|
| 1.107.211.08 (110721108) |
Spannungsberwachung KL15, Typ A, Verbindung S22
|
| 1.107.212.00 (110721200) |
Wechslerrelais, Typ B, Verbindung S23
|
| 1.107.212.01 (110721201) |
Freq. Eingänge, Typ B, Verbindung S23
|
| 1.107.212.04 (110721204) |
120 CAN-BUS-Abschlusswiderstand, Typ B, Verbindung S23
|
