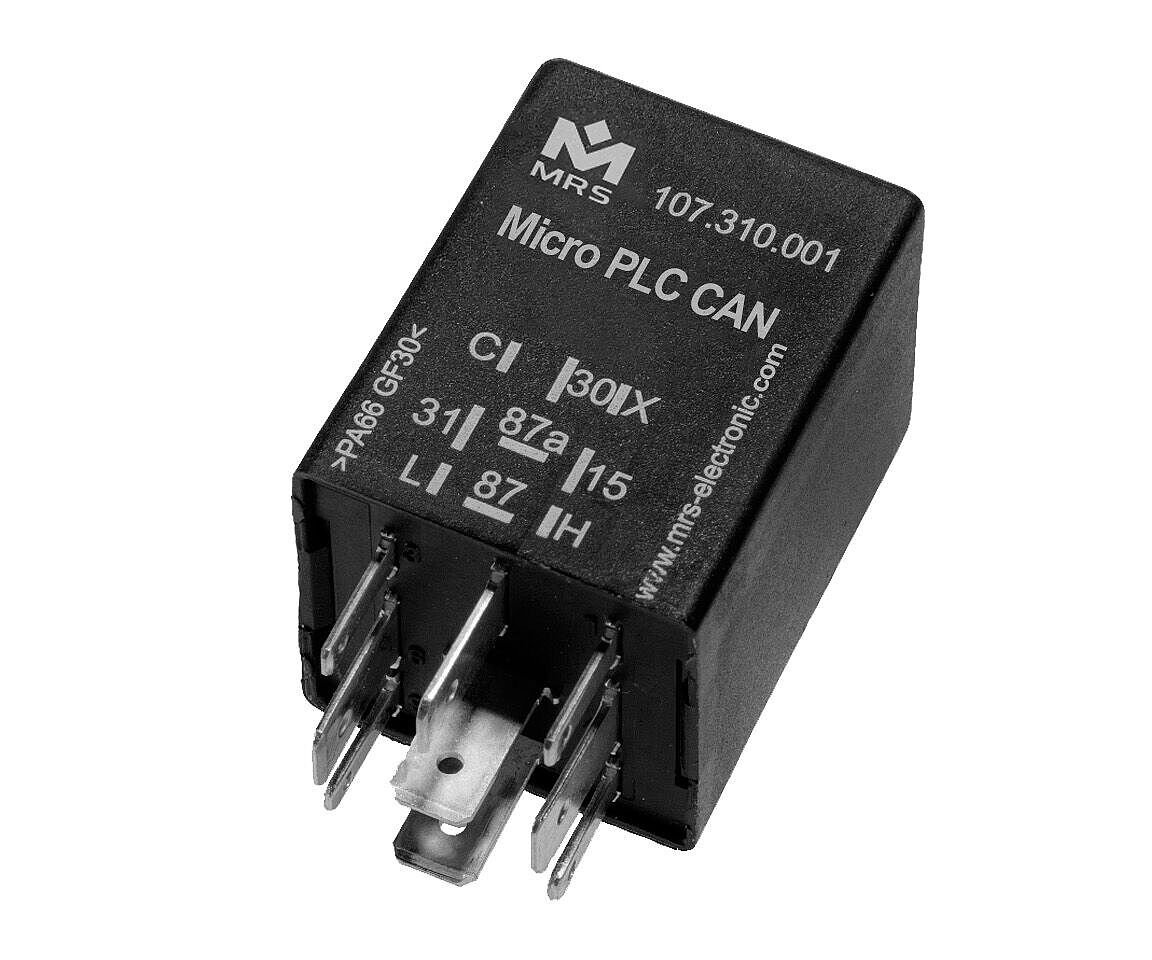

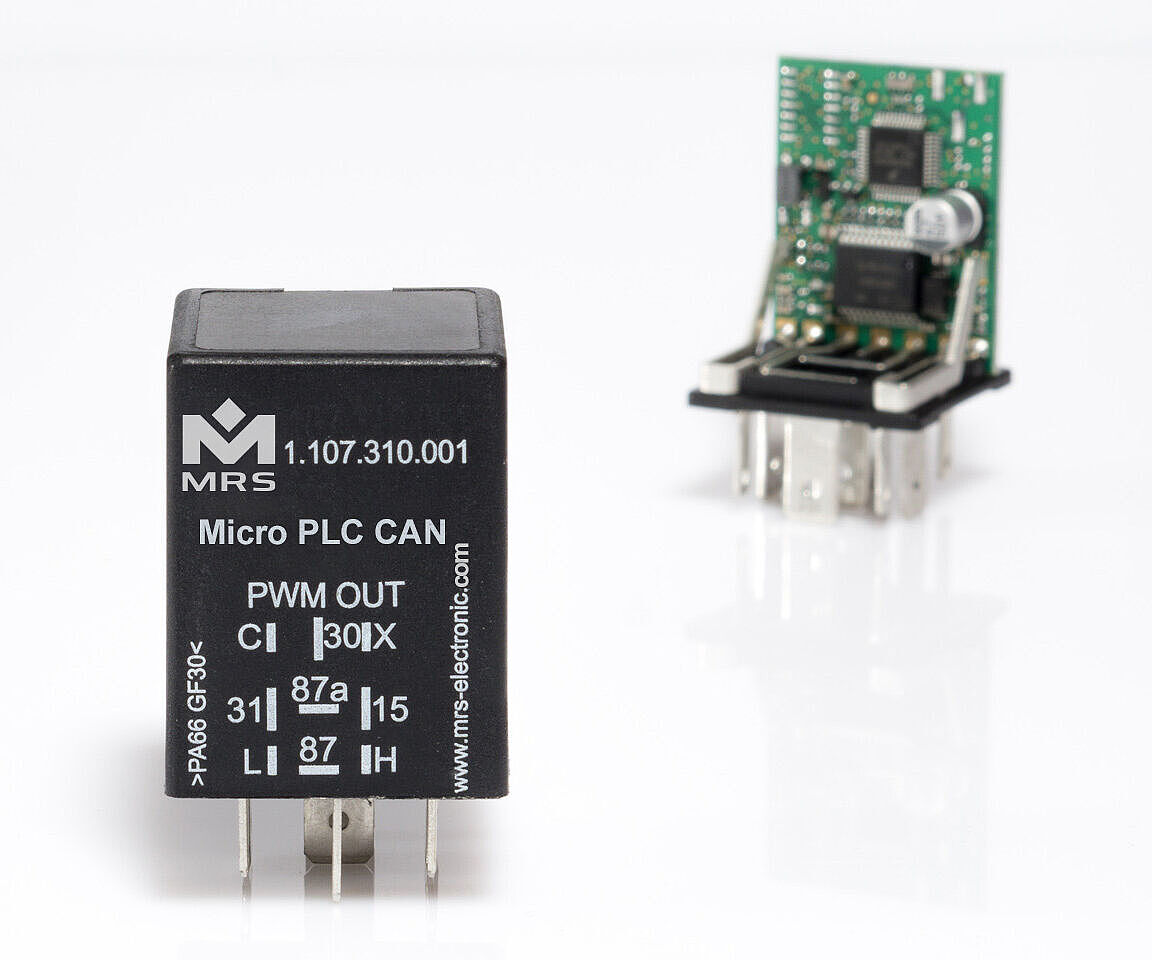

Micro SPS CAN 9-30 V
zu den Bestellvarianten (1107310x)
Die Micro SPS CAN ist eine Kleinsteuerung für automotive Anwendungen. Freie Konfigurier- Parametrier- und Programmierbarkeit bieten vielfältige Einsatzmöglichkeiten im Kfz-Bereich. Ansteuerung und Auslesen erfolgen über den CAN-Bus (ISO 11898-2). Zudem besitzt die Steuerung einen Freescale Prozessor mit Flash-Technologie (Option der Mehrfachprogrammierung). Es stehen 2 analoge und/oder 1 analoger Eingang/1 digitaler Ausgang sowie 2 überlastsichere Highside Leistungsausgänge (alternativ Relaisausgang) zur Verfügung.
Komplexe Anwendungen können in C realisiert werden. Die Funktionen sowie die Messwerte sind über den CAN-Bus steuer- und auslesbar. Die Programmierung ist über die Software MRS Developers Studio, grafisch mit CAN graph möglich. Durch die Verwendung des leistungsfähigen Prozessors ist die Micro SPS CAN open und SAE J1939 fähig.
Technische Details
Ein- und Ausgänge

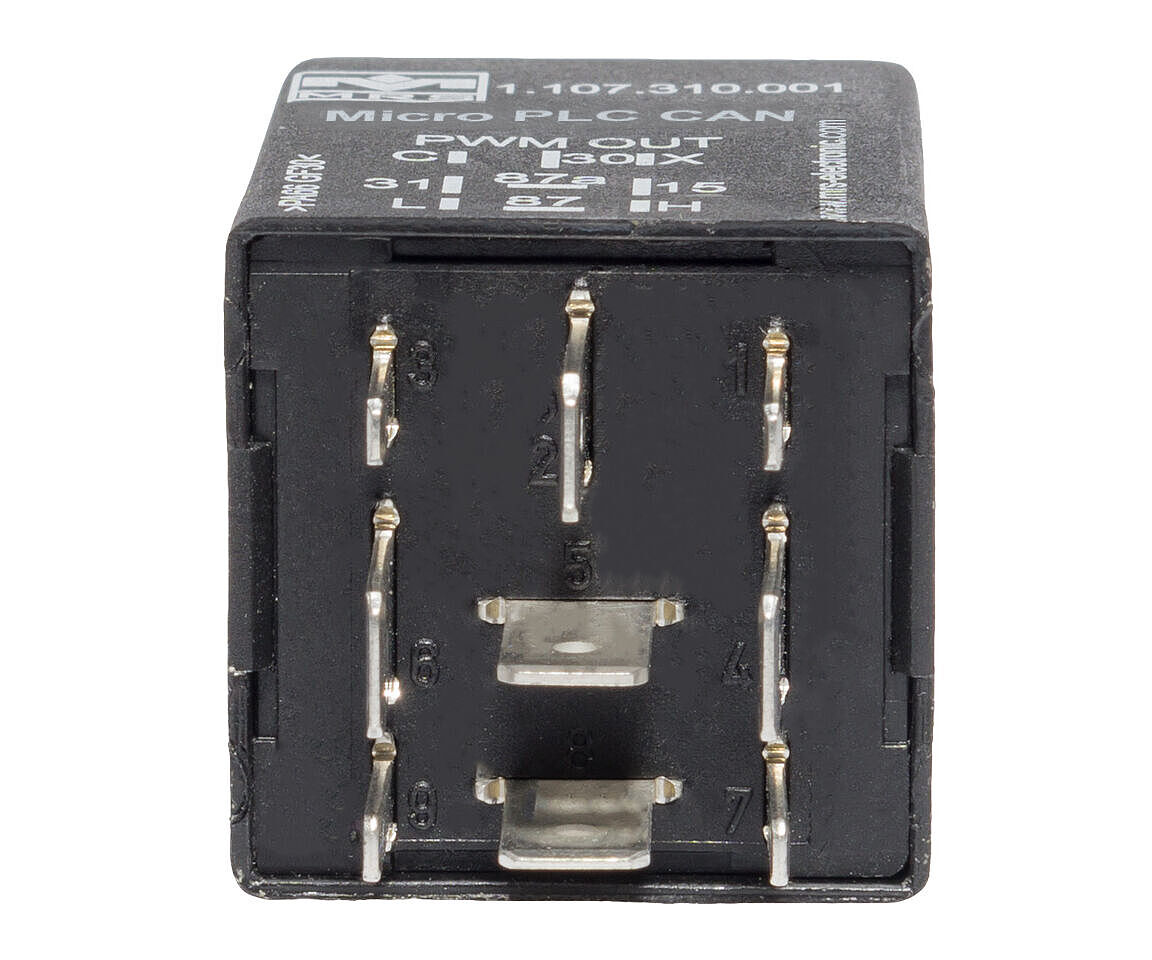

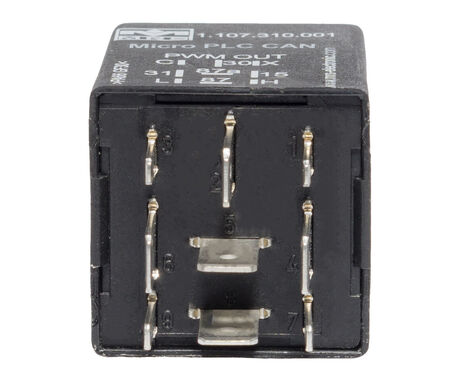

| Anzahl Pins | 9 |
|---|---|
| Ein-/Ausgänge (gesamt) | 5 |
| Eingänge (gesamt) | 3 |
| Eingänge (analog) | 3 |
| Ausgänge (gesamt) | 2 |
| Ausgänge (PWM-fähig) | 2 |
| High-Side | 2 |
| Schaltstrom | 5 A |
Schnittstellen
| CAN-Schnittstelle(n) | 1 |
|---|
Mechanische Eigenschaften
| Schutzklasse | bis zu IP6K8 |
|---|---|
| Gehäusematerial | PA66GF30 |
| Abmessungen | 30 × 30 × 40 mm |
Programmierung
| Programmiersoftware | MRS Developers Studio |
|---|
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 9-32 V |
| Stromaufnahme | 27 mA |
| Prozessorarchitektur | 8-Bit |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.107.310.001 (1107310001) |

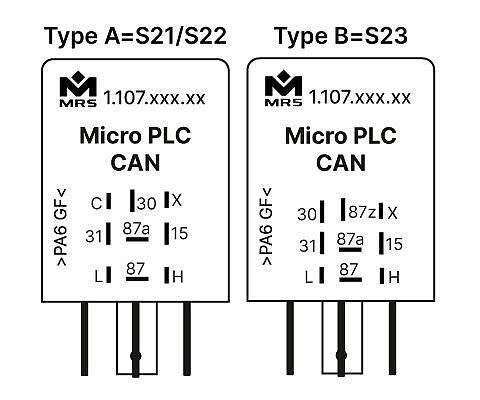

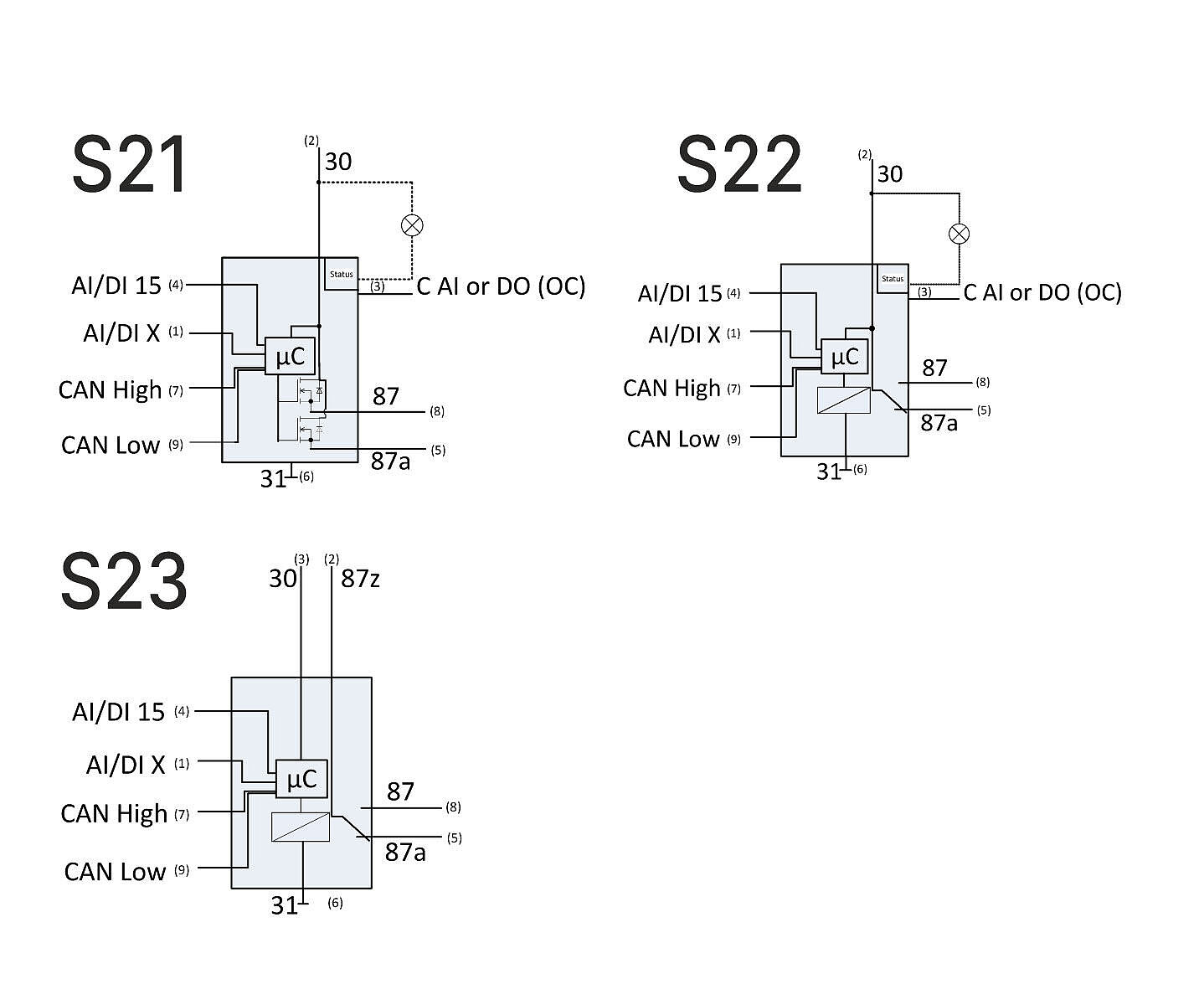

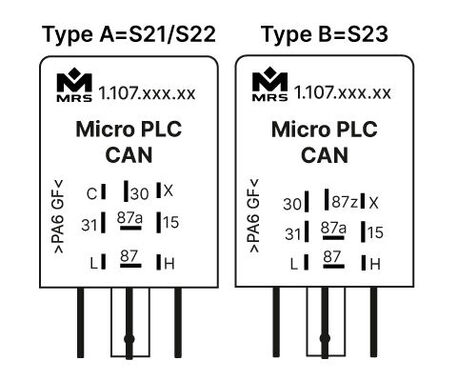

Micro SPS CAN 9-30V, 2 x PWM Out, Typ A, Verbindung S21
|
| 1.107.310.061 (1107310061) |
Micro SPS CAN 9-30V, 2 x Freq.eingang / 2 x PWM Out, Typ A, Verbindung S21
|
| 1.107.310.071 (1107310071) |
Micro SPS CAN 9-30V, 5V Freq.eingang / 2x PWM Out, Typ A, Verbindung S21
|
| 1.107.311.001 (1107311001) |
Micro SPS CAN 9-30V, Spannungsüberwachung KL15 / 2x PWM Out, Typ A, Verbindung S21
|
| 1.107P.310.001 (1107P310001) |
Micro SPS CAN 9-30V CANopen (CiA401) / 2 x PWM Out, Typ A, Verbindung S21
|
