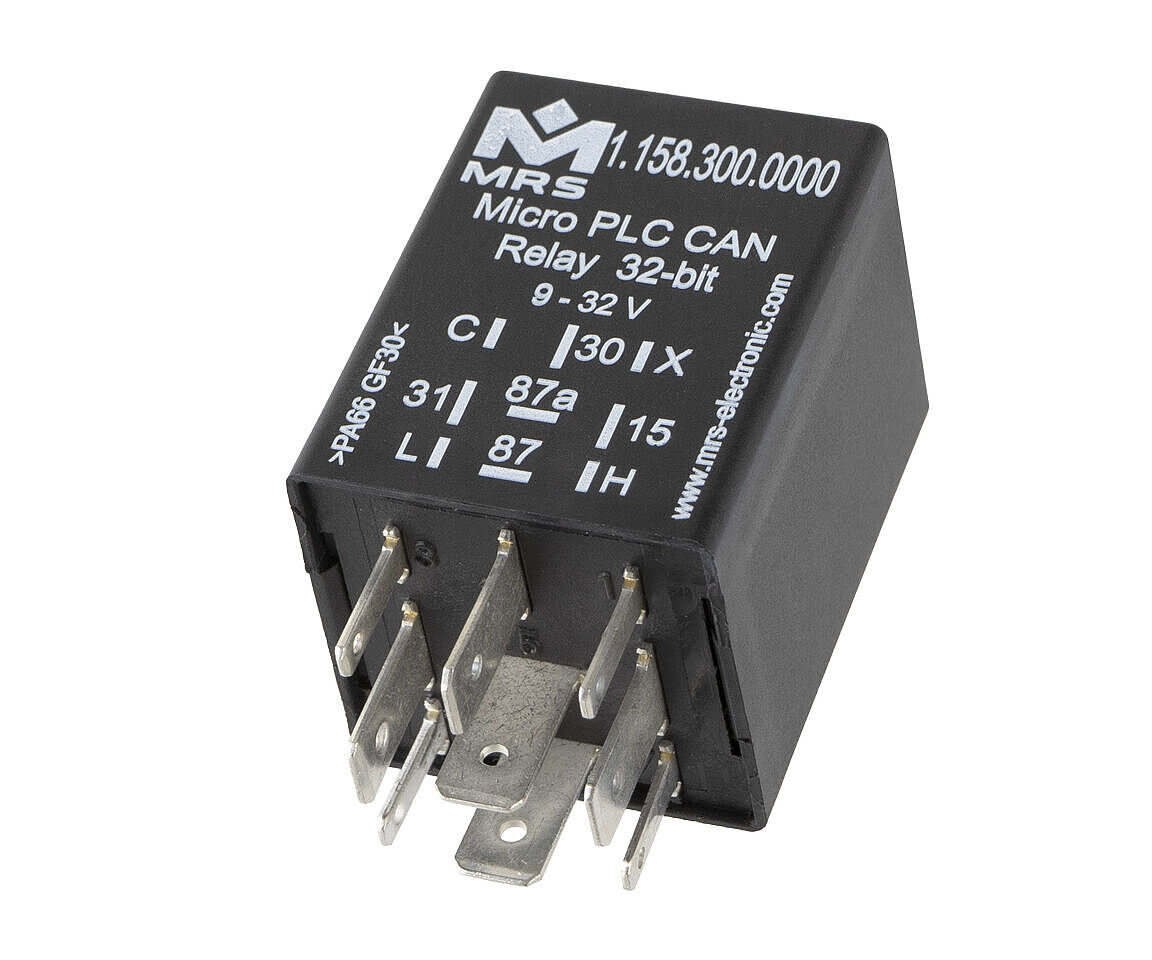

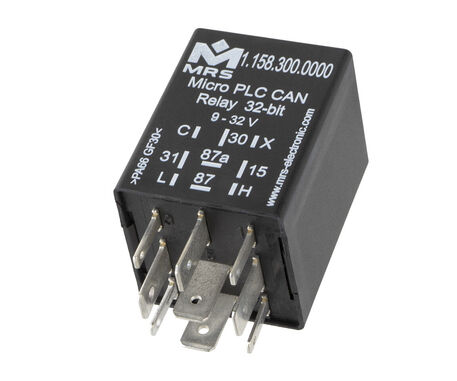

Micro SPS CAN Relais 32-bit

Das Micro SPS CAN Relais 32-bit ist pinkompatibel zur Micro SPS CAN 12 V sowie 24 V und vereint diese in einem Produkt. Die kompakte CAN-Steuerung ist flexibel in einem Spannungsbereich von 9-32V einsetzbar. Mit dem 32-Bit Prozessor liefert sie noch mehr Rechenleistung als die Vorgängerversion und bietet Ihnen aufgrund der freien Konfigurier-, Parametrier- und Programmierbarkeit vielfältige Einsatzmöglichkeiten im Automotive-Bereich.

Downloads

Datenblatt Micro SPS CAN Relais 32-bit (Deutsch) Datenblatt Micro SPS CAN Relais 32-bit (Englisch) Gebrauchsanleitung Vernetzte Steuerungen EU-Konformitätserklärung

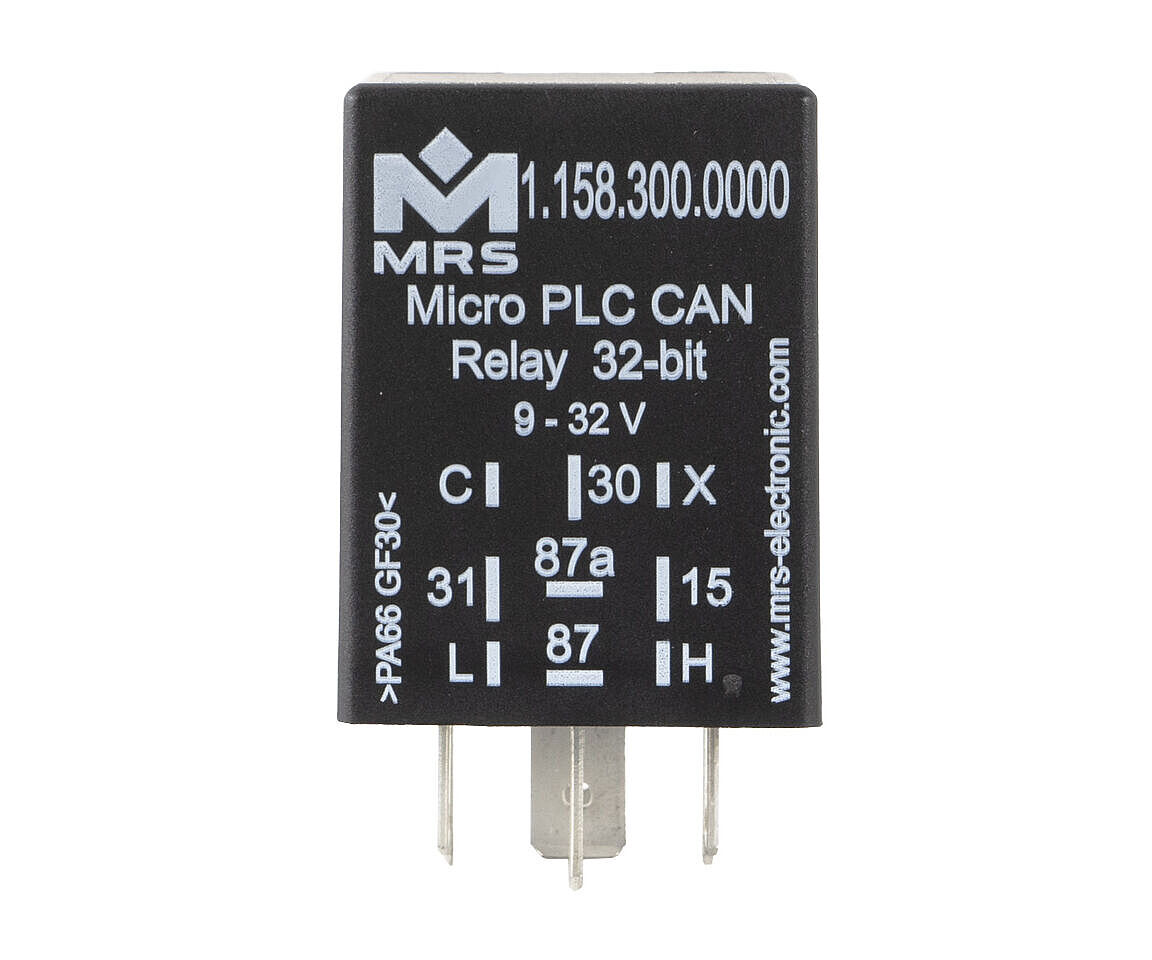

Frontalansicht

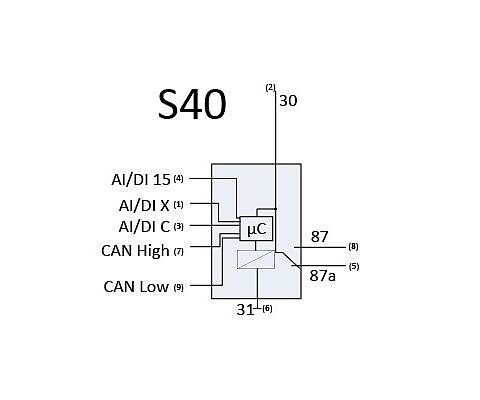

Anschlussbild S40

Anschlussbild S41

Technische Details

Ein- und Ausgänge

Anzahl Pins	9
Ein-/Ausgänge (gesamt)	4
Eingänge (gesamt)	2
Eingänge (analog)	2
Ausgänge (gesamt)	2
Relaisausgänge	2
Schaltstrom	NO 10 A / NC 5 A

Schnittstellen

CAN-Schnittstelle(n)	1
CAN FD-Schnittstelle(n)	1

Mechanische Eigenschaften

Schutzklasse	bis zu IP6K8
Gehäusematerial	Kunststoff PA66GF30
Abmessungen	30 × 30 × 40 mm

Programmierung

Programmiersoftware	MRS Applics Studio

Allgemeines

Temperaturbereich	-40°C bis +85 °C
Betriebsspannung	9-32V
Stromaufnahme	32 mA bei 12 V / 19 mA bei 24 V
Ruhestrom (12V)	25 µA
Prozessorarchitektur	32-Bit

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.158.300.0000 (11583000000)	CAN Wake-Up S40 KL15ON
1.158.301.0000 (11583010000)	CAN Wake-Up S41 KL15ON
1.158.310.0000 (11583100000)	CAN Wake-Up 120 Ohm Abschlusswiderstand S40 KL15ON
1.158.311.0000 (11583110000)	CAN Wake-Up 120 Ohm Abschlusswiderstand S41 KL15ON
1.158.320.0000 (11583200000)	CAN S40 KL15ON
1.158.321.0000 (11583210000)	CAN S41 KL15ON
1.158.330.0000 (11583300000)	CAN 120 Ohm Abschlusswiderstand S40 KL15ON
1.158.331.0000 (11583310000)	CAN 120 Ohm Abschlusswiderstand S41 KL15ON
