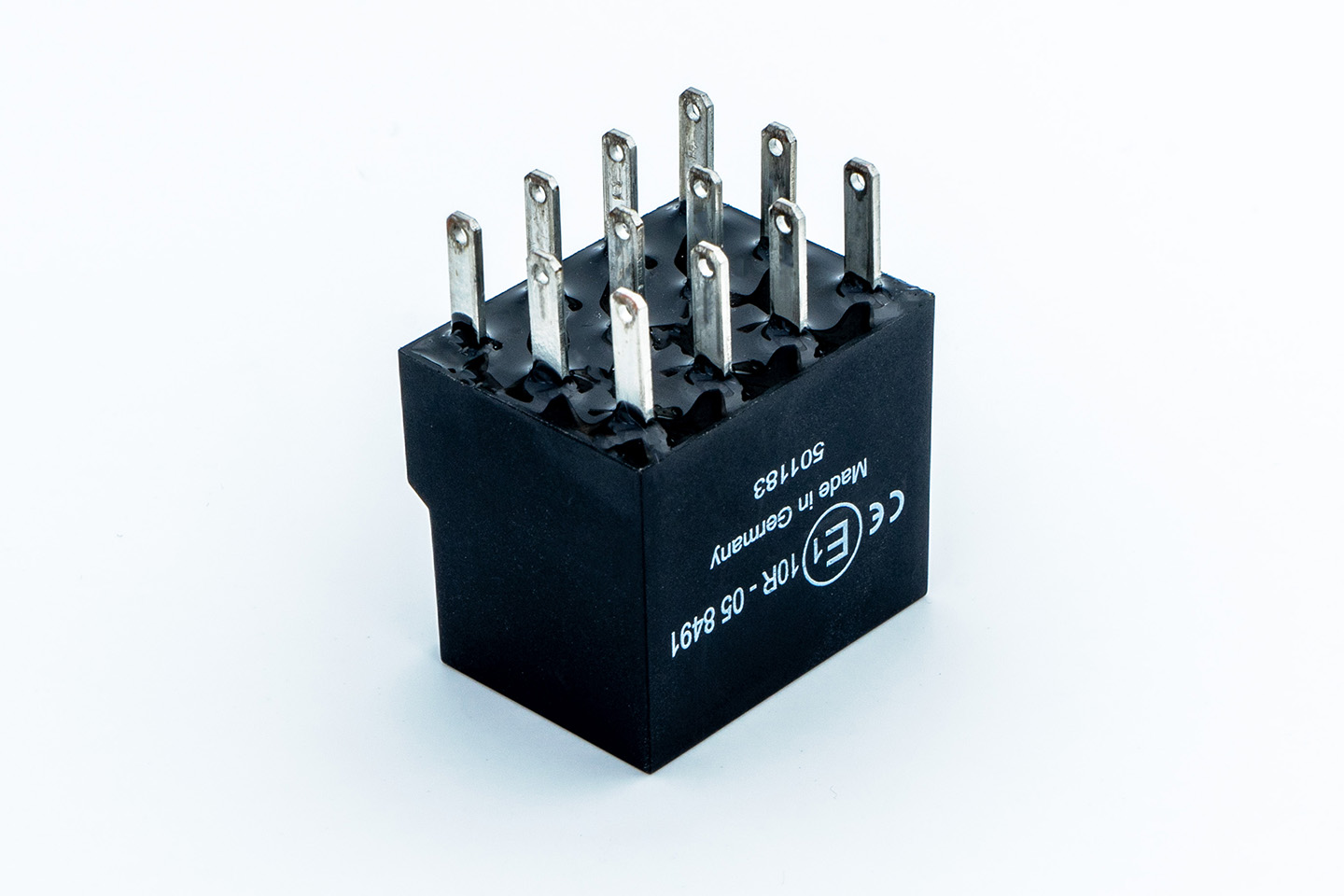

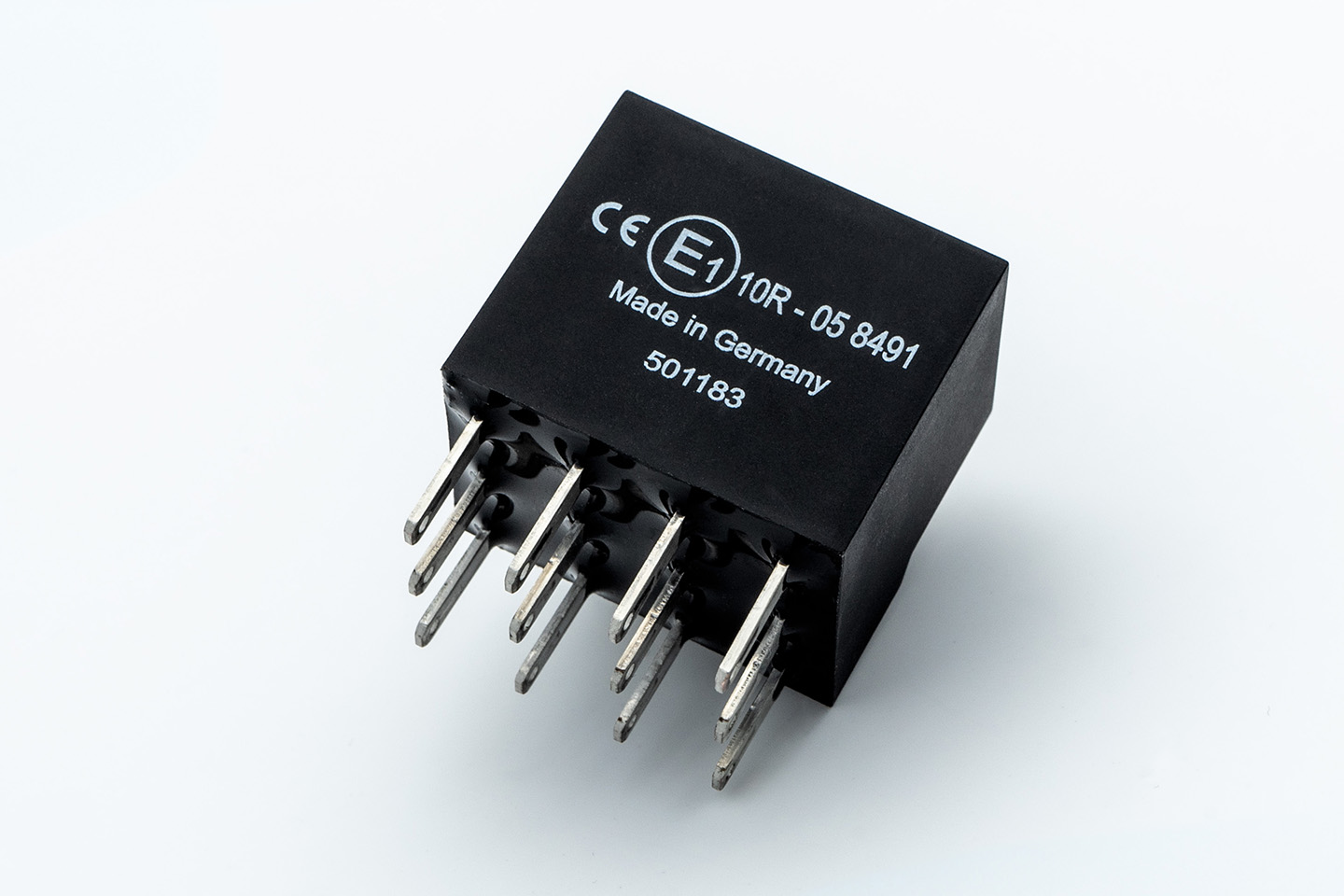

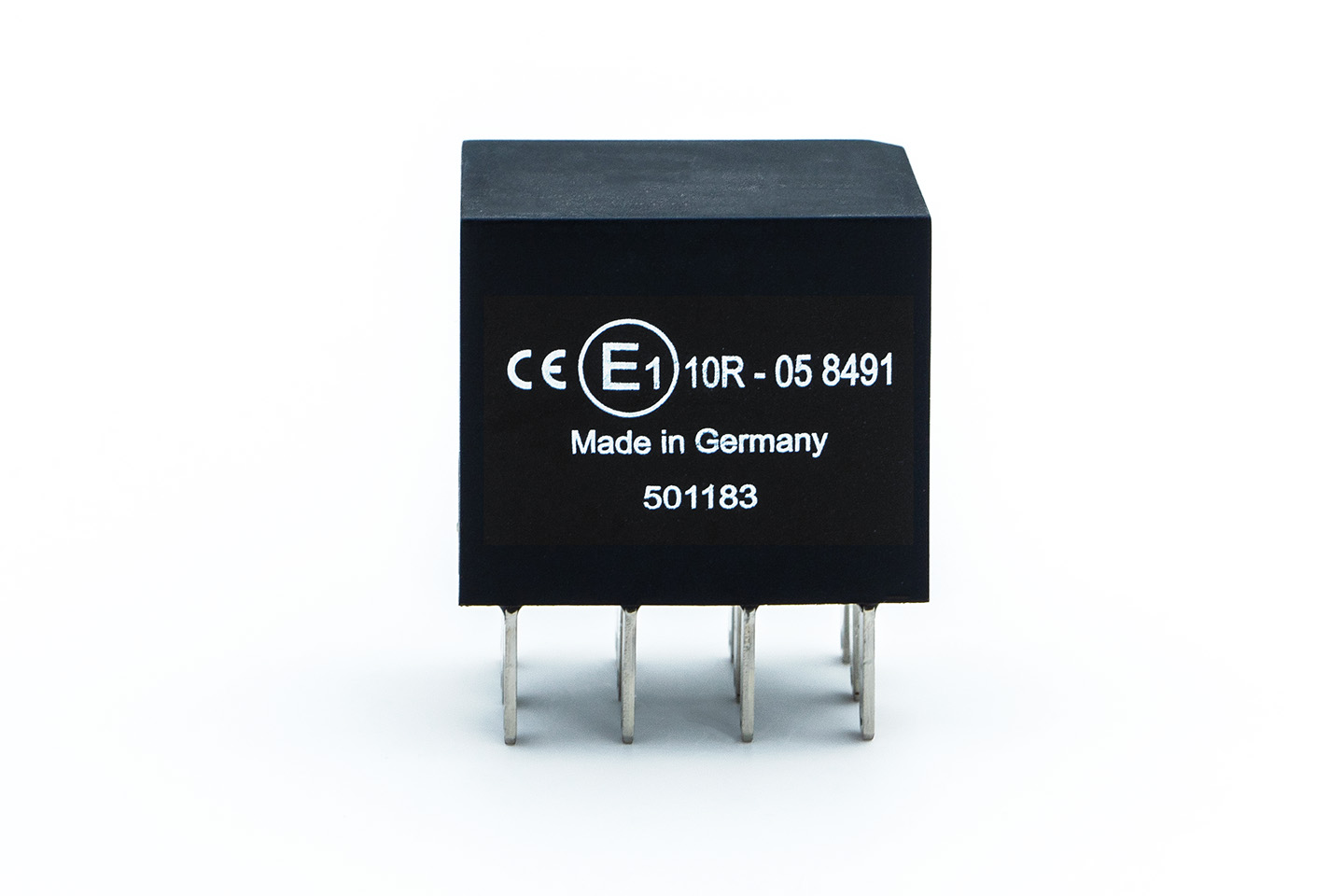

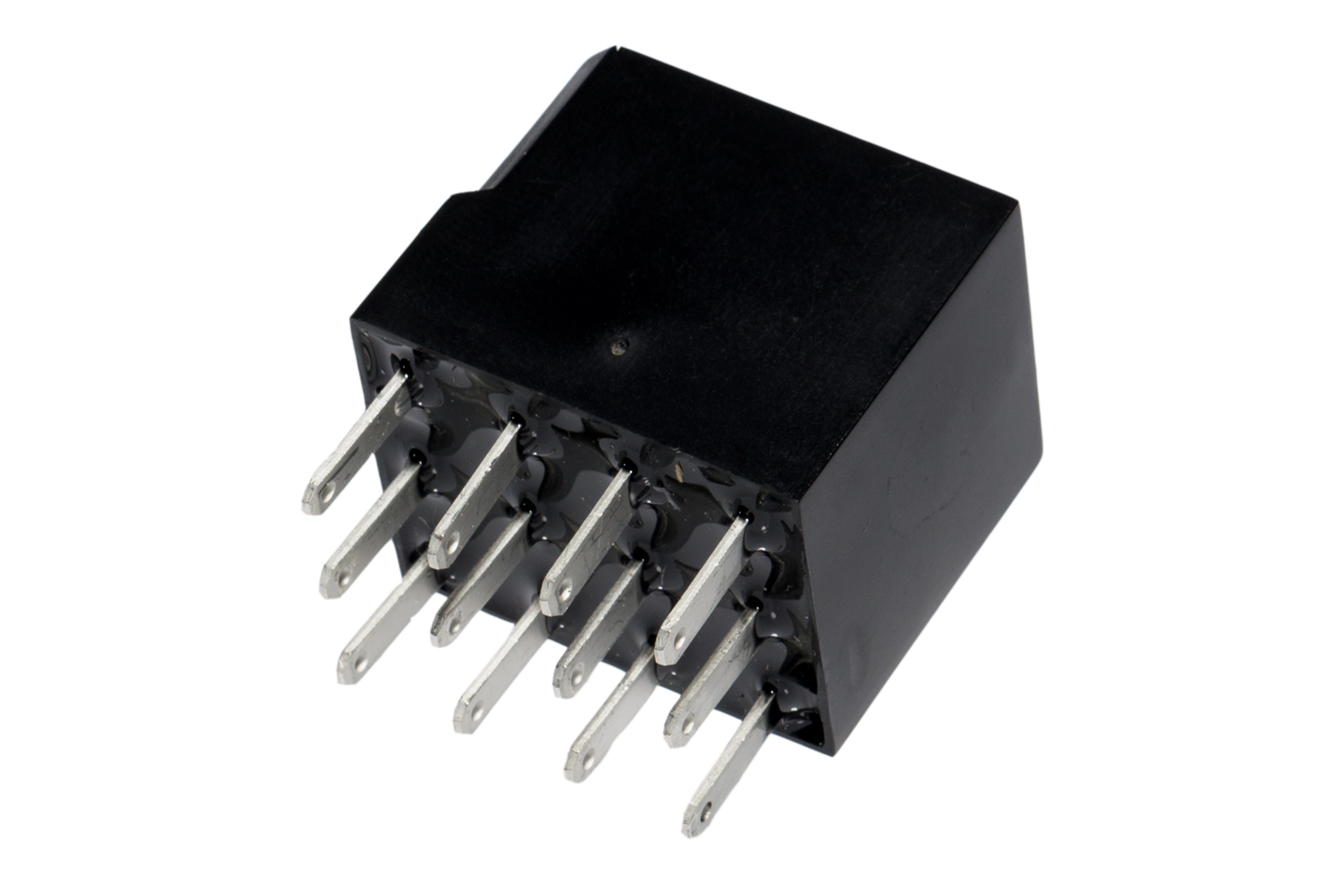

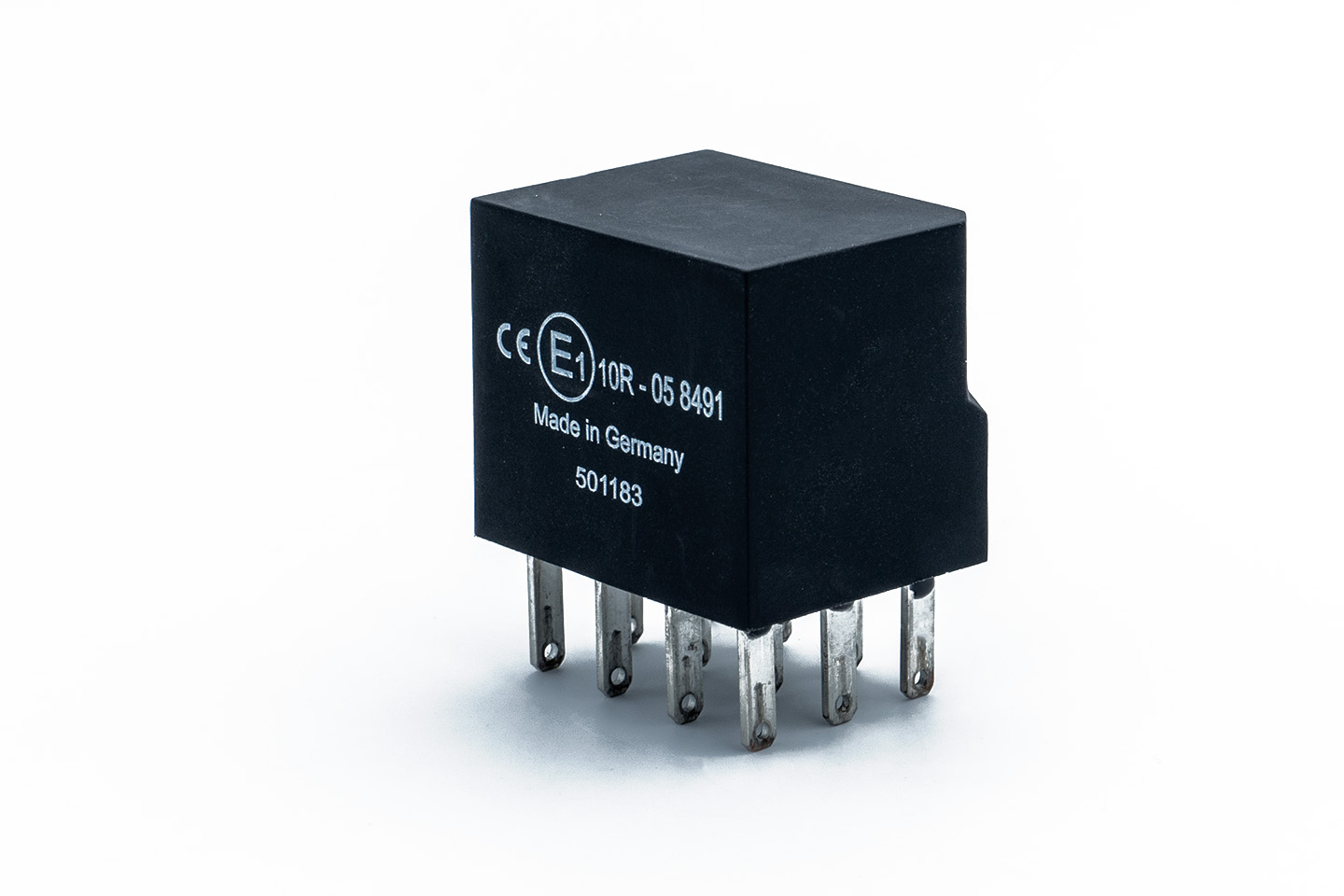

MicroPlex® 7X
zu den Bestellvarianten (113230000)
Die patentierte MicroPlex® ist die kleinste CAN-Steuerung mit der höchsten Integrationsdichte von MRS Electronic. Auf der Grundfläche der 2 Micro 280-Relais können Sie ganz einfach eigene, CAN-Bus-fähige Stromverteilungssysteme bauen. Die 7X-Variante verfügt über 7 Inputs/Outputs: 4 PWM-fähige High Side Driver Ausgänge, die Sie entweder als analoge oder digitale Eingänge konfigurieren können. Und 3 analoge oder digitale Eingänge, die Sie als Frequenzeingang, für negative Gebersignale (Pull-Up-Widerstand) oder als Stromeingang (0-20 mA) per Software konfigurieren können. So passt sich die innovative MicroPlex® bestens Ihren Bedürfnissen an.
Das Besondere, die MicroPlex® kann aus bisher einfachen ISO 280 Boxen sehr schnell und einfach ein intelligentes System mit einer CAN-Bus Kommunikation generieren. Mit der CAN-Schnittstelle ermöglicht Ihnen die MicroPlex®, Ihre bestehenden Systeme diagnosefähig zu gestalten.
Technische Details
Ein- und Ausgänge
| Anzahl Pins | 12 |
|---|---|
| Ein-/Ausgänge (gesamt) | 7 |
| Eingänge (gesamt) | 3 |
| Eingänge (analog) | 3 |
| I/Os (gesamt) | 4 |
| I/O (Ausgänge PWM fähig) | 4 |
| High-Side | 4 |
| Schaltstrom | 2 A |
Schnittstellen
| CAN-Schnittstelle(n) | 1 |
|---|
Mechanische Eigenschaften
| Schutzklasse | bis zu IP67 |
|---|---|
| Gehäusematerial | PA66GF30 |
| Abmessungen | 30.4 × 23.6 × 25.75 mm |
Programmierung
| Programmiersoftware | MRS Developers Studio |
|---|
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 9-32 V |
| Stromaufnahme | 36 mA |
| Ruhestrom (12V) | 160 µA |
| Ruhestrom (24V) | 220 µA |
| Prozessorarchitektur | 8-Bit |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.132.300.00 (113230000) |
MicroPlex® 7X
|
