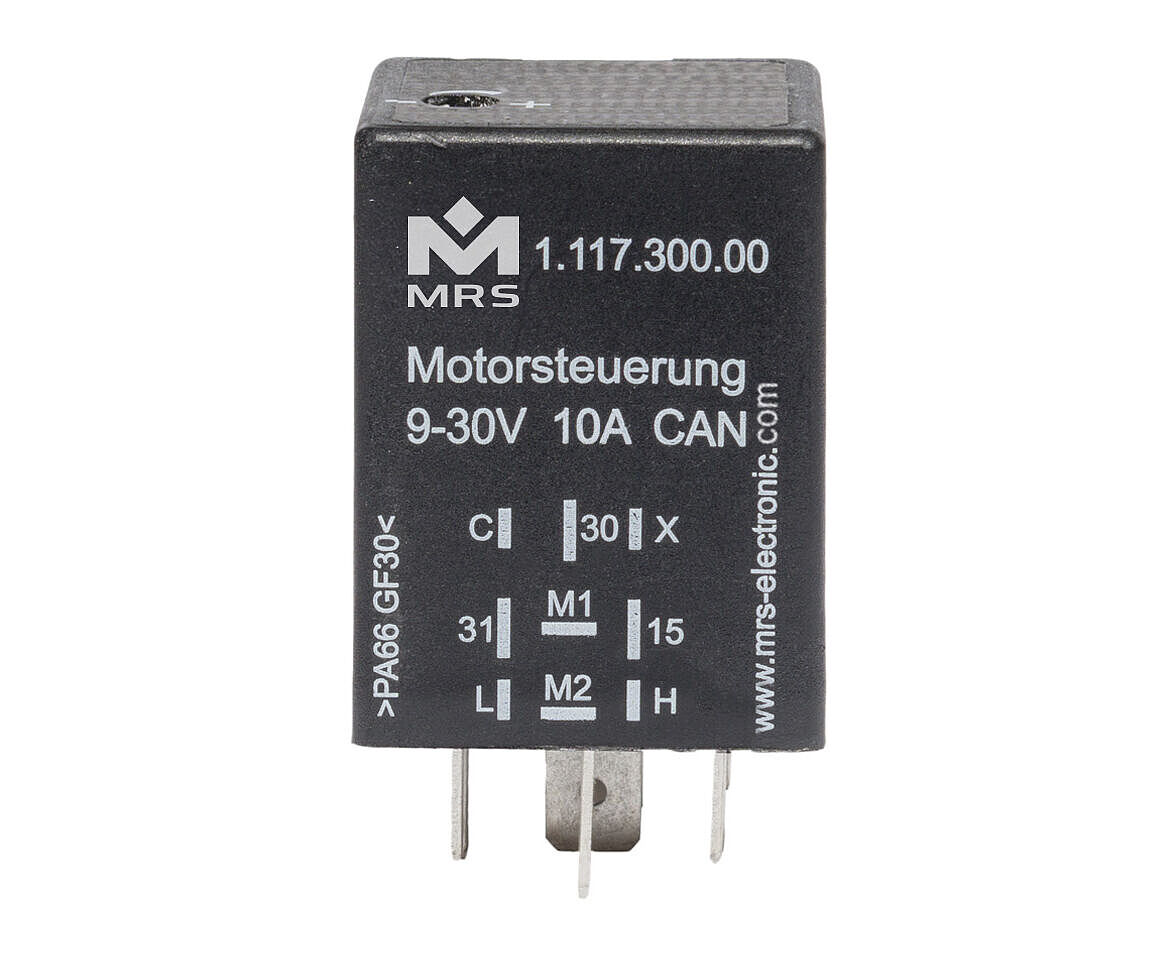

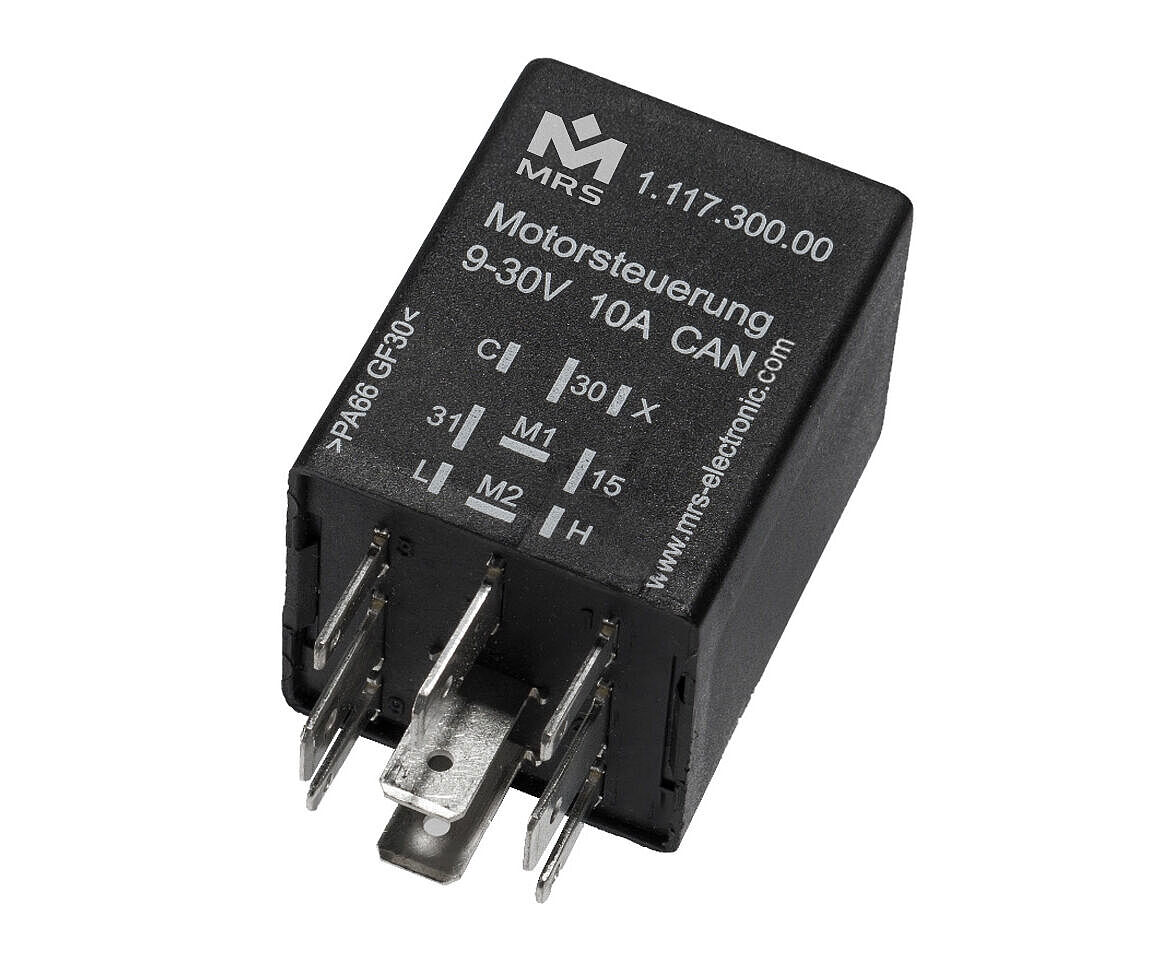

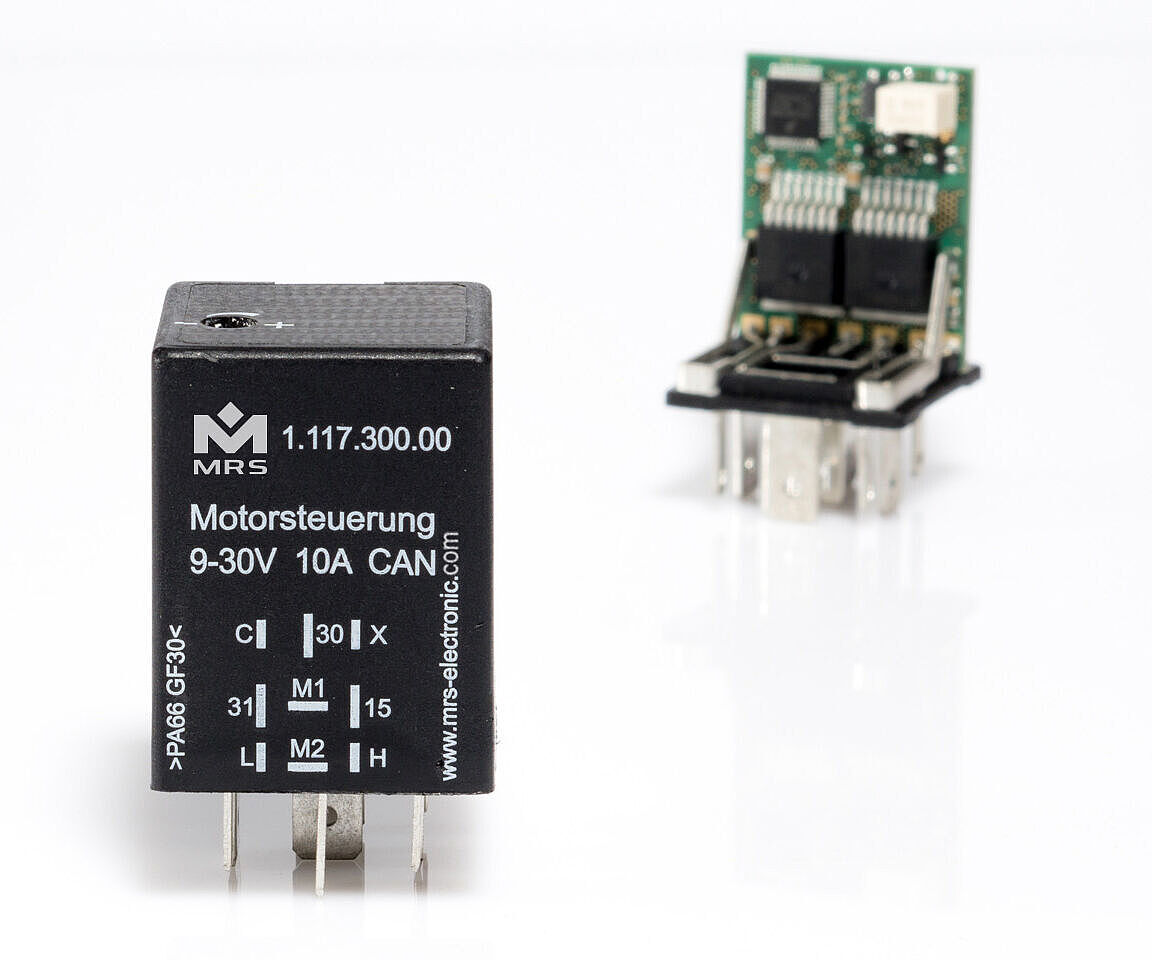

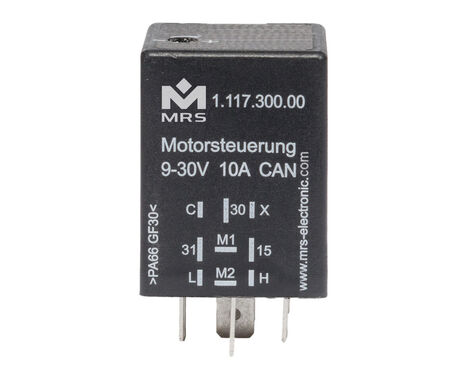

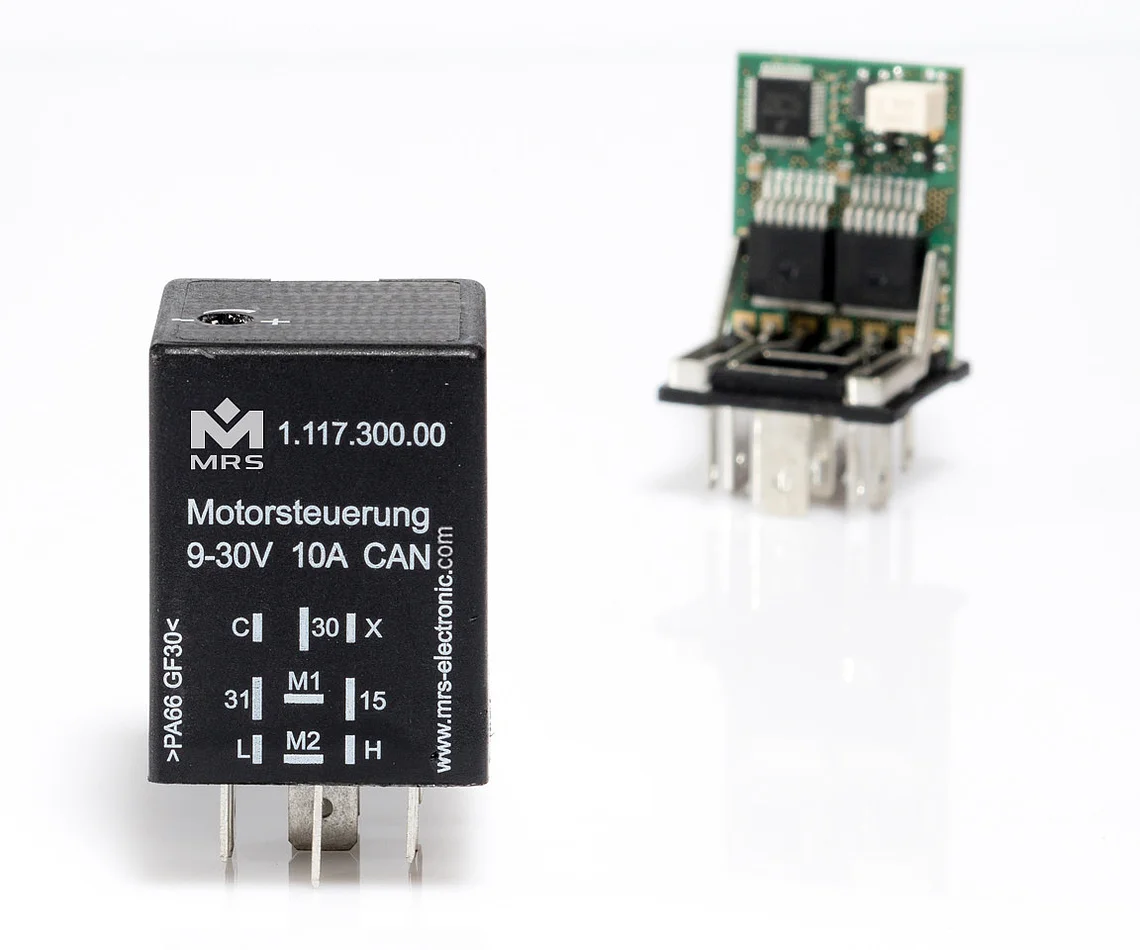

Motorsteuerung 10 A CAN
zu den Bestellvarianten (1117x)
Die Motorsteuerung 10 A CAN ist ein mikrocontrollergesteuertes Modul für die Ansteuerung von Gleichstrommotoren (DC) und eignet sich unter anderem für automotive Anwendungen. Durch die kompakte Bauform spart es wertvollen Platz und ist in Ihrer Applikation vielseitig einsetzbar. Die Motorsteuerung besitzt 3 analoge Eingänge und eine Vollbrücke mit Motorausgang für bis zu 10 A Leistung.
Technische Details
Ein- und Ausgänge

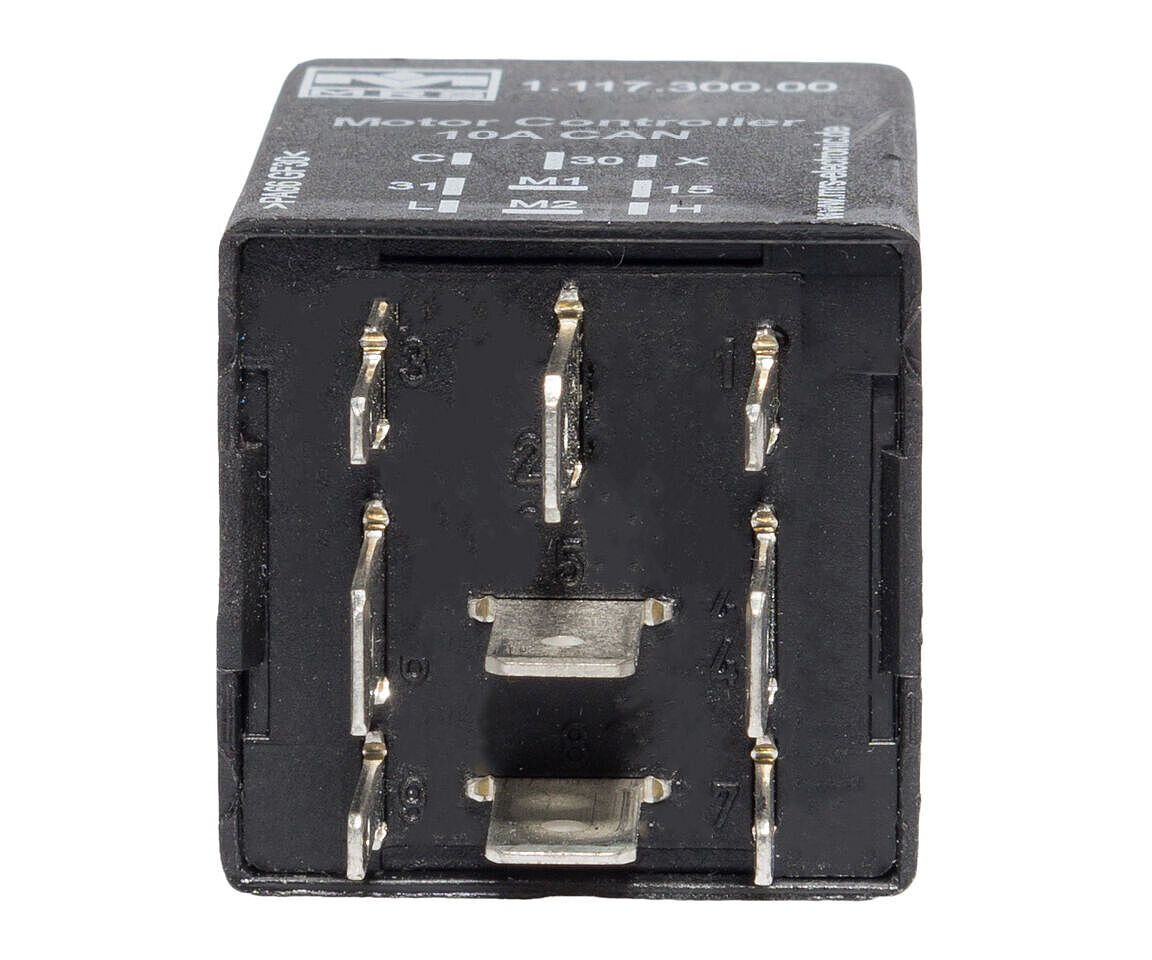

| Anzahl Pins | 9 |
|---|---|
| Ein-/Ausgänge (gesamt) | 3 |
| Eingänge (gesamt) | 3 |
| Eingänge (analog) | 3 |
| Ausgänge (gesamt) | 1 |
| Vollbrücke | 1 |
| Schaltstrom | 10 A |
Schnittstellen
| CAN-Schnittstelle(n) | 1 |
|---|
Mechanische Eigenschaften
| Schutzklasse | bis zu IP6K8 |
|---|---|
| Gehäusematerial | PA66GF30 |
| Abmessungen | 30 × 30 × 40 mm |
Programmierung
| Programmiersoftware | MRS Developers Studio |
|---|
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 9-32 V |
| Ruhestrom (12V) | 680 µA |
| Ruhestrom (24V) | 1250 µA |
| Prozessorarchitektur | 8-Bit |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.117.300.00 (111730000) |
Mit Potentiometer
|
| 1.117P.300.00 (1117P30000) |
CANopen (CiA401)
|
