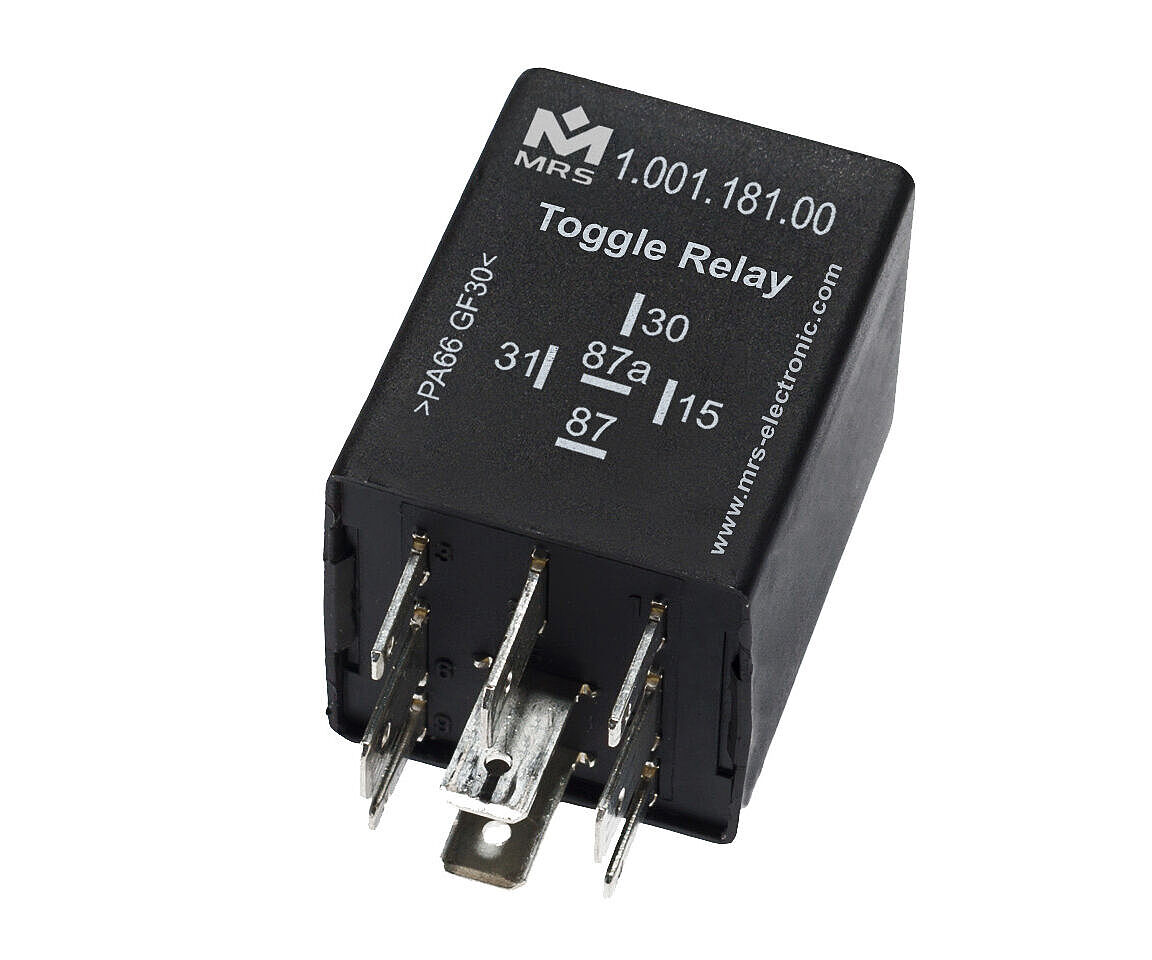

Schrittschaltrelais 24 V
zu den Bestellvarianten (100120x01)
Anwendungsbereich von Schrittschaltrelais ist das Ein- und Ausschalten von Verbrauchern über Tastbetrieb. Mit dem Schrittschaltrelais kann ein Verbraucher über einen Taster geschalten werden. Wird an Klemme 15 ein Impuls detektiert, schaltet das Relais und hält sich selbst. Mit einem weiteren Impuls wird wieder geschalten. (Stromstossschalter bzw. Toggle Flip-Flop). Die Klemme 15 ist entprellt. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper. Diese Schrittschaltrelais sind nicht programmierbar.
Technische Details
Ein- und Ausgänge
| Anzahl Pins | 5 |
|---|---|
| Ein-/Ausgänge (gesamt) | 2 |
| Eingänge (gesamt) | 1 |
| Eingänge (digital) | 1 |
| Ausgänge (gesamt) | 1 |
| Relaisausgänge | 1 |
| Schaltstrom | NC 15 A / NO 15 A |
Mechanische Eigenschaften
| Schutzklasse | bis zu IP6K8 |
|---|---|
| Gehäusematerial | PA66GF30 |
| Abmessungen | 30 × 30 × 40 mm |
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 16-32 V |
| Stromaufnahme | NO 10 mA / NC 80 mA |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.001.200.01 (100120001) |
15/15A, KL 15, plusschaltend, Typ A, Verbindung S1
|
| 1.001.202.01 (100120201) |
15/15A, KL 15, masseschaltend, Typ A, Verbindung S1
|
Zubehör
