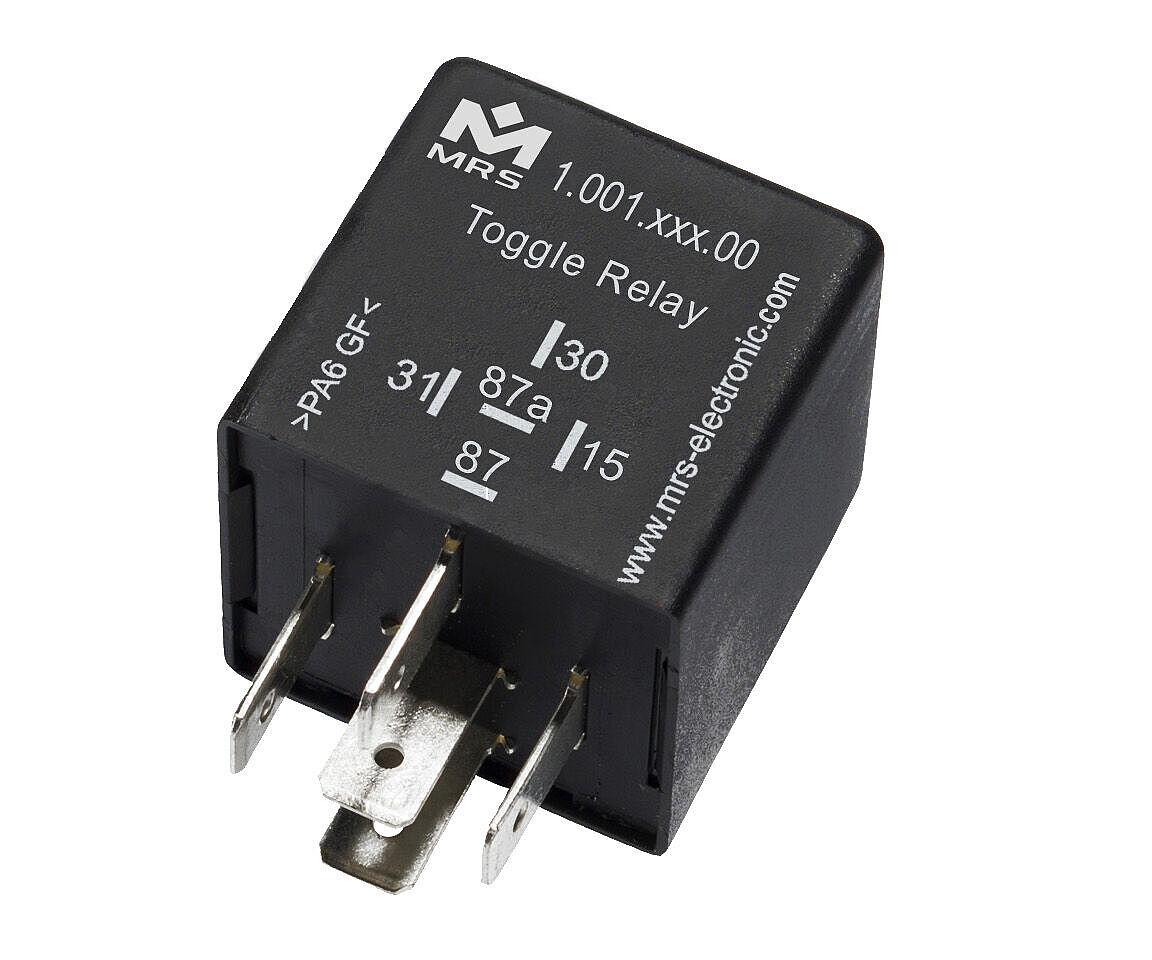

Schrittschaltrelais kompakt M1 Gehäuse, 12V

Schrittschaltrelais M1 kompakt 12 V

Anwendungsbereich von Schrittschaltrelais kompakt ist das Ein- und Ausschalten von Verbrauchern über Tastbetrieb. Schaltbild S1: Mit dem Schrittschaltrelais kompakt kann ein Verbraucher über einen Taster geschalten werden. Wird an Klemme 15 ein positiver / negativer Impuls angelegt, schaltet das Relais und hält sich selbst. Mit einem weiteren Impuls wird wieder geschalten. (Stromstossschalter bzw. Toggle Flip-Flop). Die Klemme 15 ist entprellt. Schaltbild S2: Die Kontakte sind getrennt von der Ansteuerung und können daher in Verknüpfungen eingesetzt werden. Bei dieser Variante ist der Relaiskontakt komplett potentialfrei und somit in der Lage Wechselspannung zu schalten. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.

Hinweis: Sollten Sie eine Bestellvariante mit Zeitbegrenzung benötigen, dann kontaktieren Sie uns gerne!

Downloads

Gebrauchsanleitung Schrittschaltrelais EU-Konformitätserklärung

Schrittschaltrelais M1 kompakt 12 V

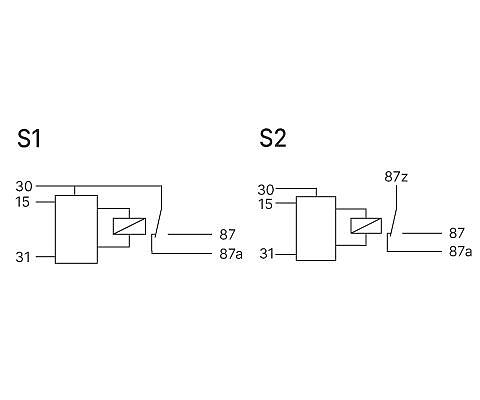

Anschlussbild

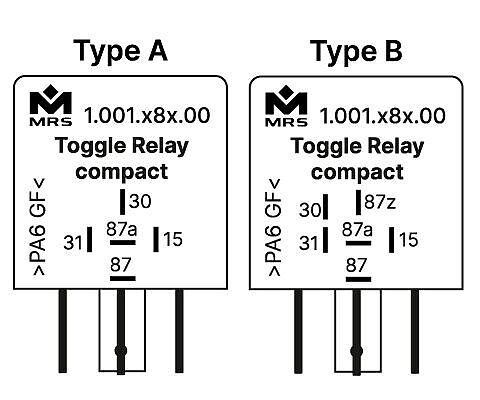

Bauform

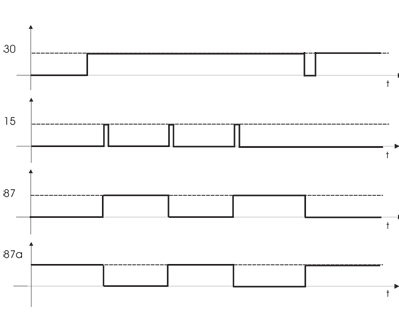

Funktionsdiagramm

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	5
Ein-/Ausgänge (gesamt)	2
Eingänge (gesamt)	1
Eingänge (digital)	1
Ausgänge (gesamt)	1
Relaisausgänge	1
Schaltstrom	20 A

Mechanische Eigenschaften

Schutzklasse	IP53
Gehäusematerial	PA66GF30
Abmessungen	30 × 30 × 30 mm
Schaltzyklen	100000

Programmierung

Programmiersoftware	MRS Realizer

Allgemeines

Temperaturbereich	-40 bis +85°C
Betriebsspannung	9-16 V
Stromaufnahme	75 mA
Ruhestrom (12V)	1 mA

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.001.181.00 (100118100)	30A, Positive Flankensteuerung, Typ A, Verbindung S1
1.001.182.00 (100118200)	30A, Negative Flankensteuerung, Typ A, Verbindung S1
1.001.183.00 (100118300)	30A, Positive Flankensteuerung, Typ B, Verbindung S2
1.001.184.00 (100118400)	30A, Negative Flankensteuerung, Typ B, Verbindung S2
