Schrittschaltrelais M3 Gehäuse, 24V, 30A-fähig

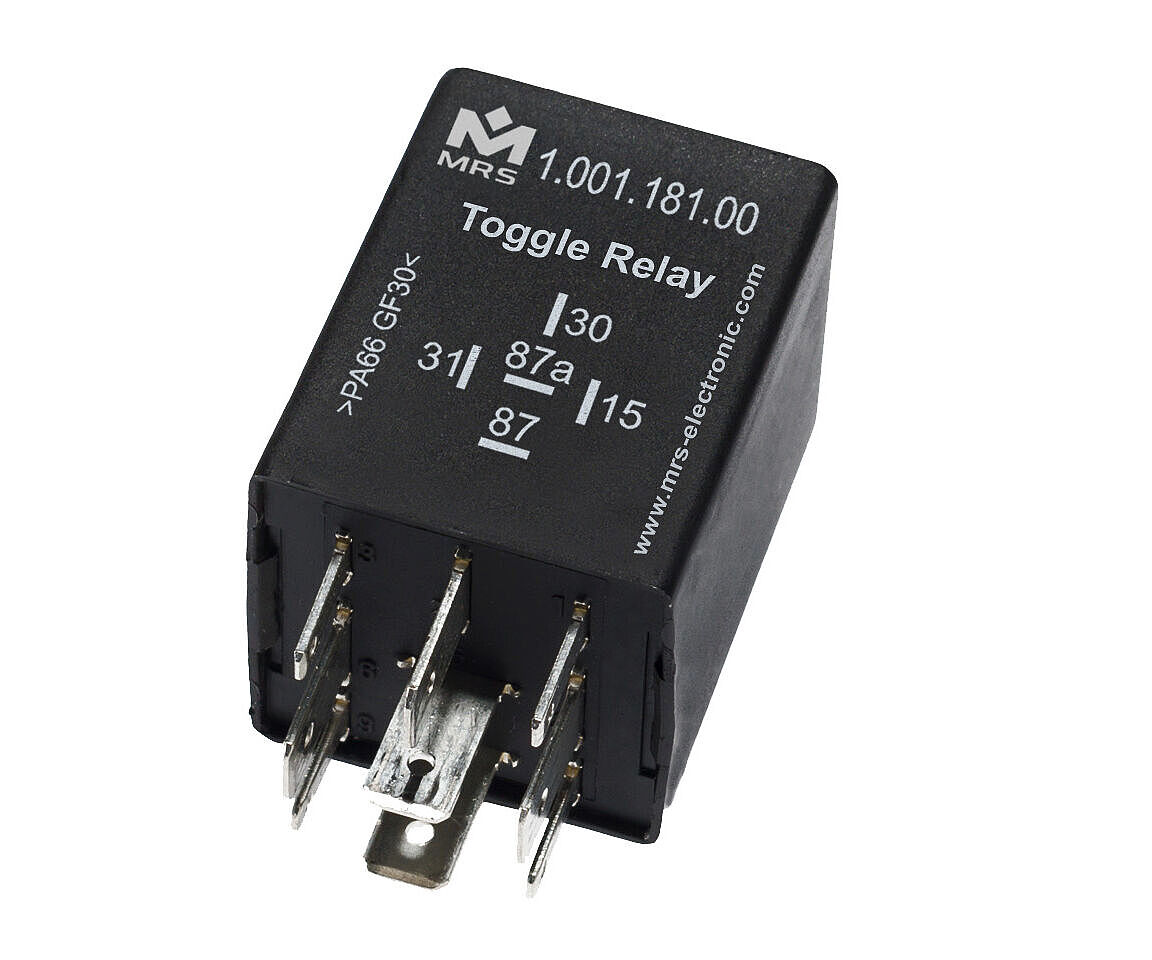

Schrittschaltrelais M3 24 V

Anwendungsbereich von Schrittschaltrelais M3 ist das Ein- und Ausschalten von Verbrauchern über Tast- bzw Tasterbetrieb. Schaltbild S1: Mit dem Schrittschaltrelais kann ein Verbraucher über einen Taster geschalten werden. Wird an Klemme 15 ein positiver / negativer Impuls angelegt, schaltet das Relais und hält sich selbst. Mit einem weiteren Impuls wird wieder geschalten. (Stromstossschalter bzw. Toggle Flip-Flop). Die Klemme 15 ist entprellt. Schaltbild S2: Die Kontakte sind getrennt von der Ansteuerung und können daher in Verknüpfungen eingesetzt werden. Bei dieser Variante ist der Relaiskontakt komplett potentialfrei und somit in der Lage Wechselspannung zu schalten. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.

Hinweis: Sollten Sie eine Bestellvariante mit Zeitbegrenzung benötigen, dann kontaktieren Sie uns gerne!

Downloads

Datenblatt M3 (Deutsch) Datenblatt M3 (Englisch) Gebrauchsanleitung Schrittschaltrelais EU-Konformitätserklärung

Schrittschaltrelais M3 24 V

Anschlussbild

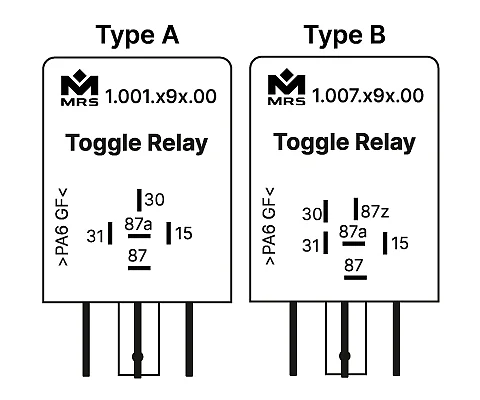

Bauform

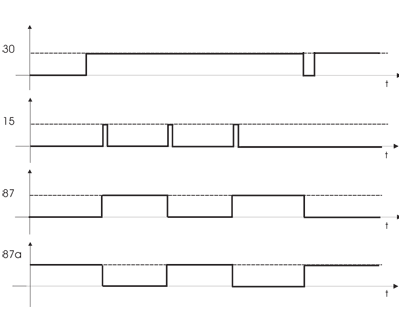

Funktionsdiagramm

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	5
Ein-/Ausgänge (gesamt)	2
Eingänge (gesamt)	1
Eingänge (digital)	1
Ausgänge (gesamt)	1
Relaisausgänge	1
Schaltstrom	NC 15 A / NO 15 A

Mechanische Eigenschaften

Schutzklasse	bis zu IP6K8
Gehäusematerial	PA66GF30
Abmessungen	30 × 30 × 40 mm
Schaltzyklen	100000

Programmierung

Programmiersoftware	MRS Realizer

Allgemeines

Temperaturbereich	-40 bis +85°C
Betriebsspannung	14-32 V
Stromaufnahme	2 ± 1 mA

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.001.291.00 (100129100)	30A, Positive Flankensteuerung, Typ A, Verbindung S1
1.001.292.00 (100129200)	30A, Negative Flankensteuerung, Typ A, Verbindung S1
1.001.293.00 (100129300)	30A, Positive Flankensteuerung, Typ B, Verbindung S2
1.001.294.00 (100129400)	30A, Negative Flankensteuerung, Typ B, Verbindung S2
