Spannungswächter 12V - Bereichsüberwachung

Spannungswächter 12 V

Die 12 V Spannungswächter werden zur Bereichsüberwachung verwendet. Der Spannungswächter schaltet Verbraucher bei Über- oder Unterschreiten bestimmter Schwellenspannungen an Klemme 15 ab. Die Standardwerte sind bei 12 V 11,5 V/ 12,5 V und bei 24 V 23,5 V/24,5 V. Die Spannungsschwellen können auch frei gewählt werden - bitte bei der Bestellung angeben.

Verzögerungszeiten sind ebenfalls möglich. Die Bereichsüberwachung (Fensterkomparator) schaltet Verbraucher ein oder aus, wenn sich die Spannung in einem bestimmten Bereich befindet. Bitte geben Sie bei der Bestellung den gewünschten Bereich an. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.

Downloads

Gebrauchsanleitung Spannungswächter EU-Konformitätserklärung

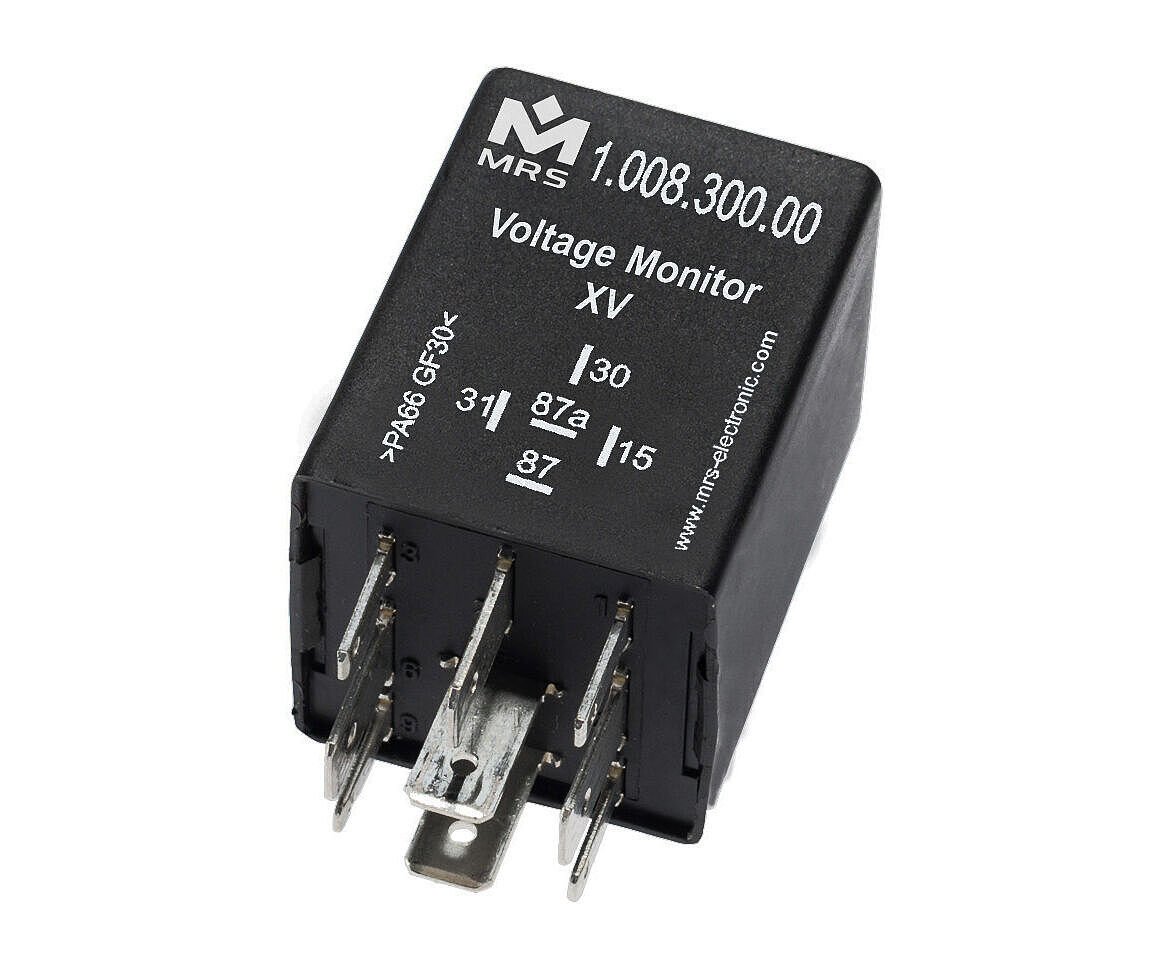

Spannungswächter

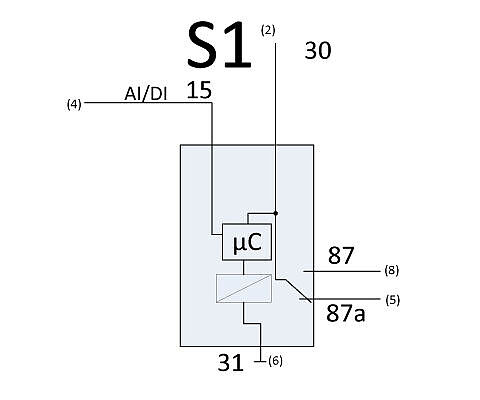

Anschlussbild S1

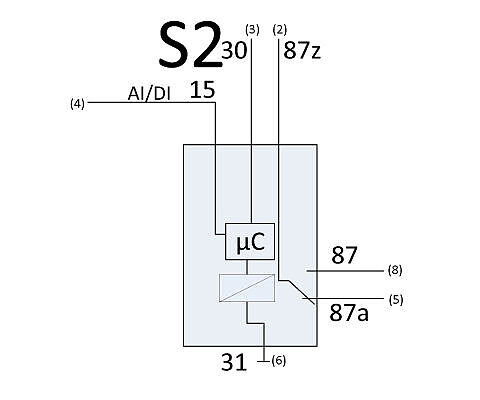

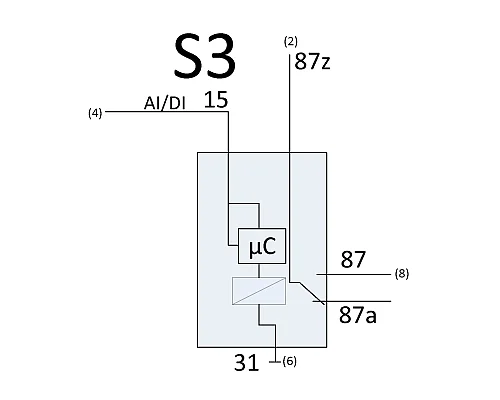

Anschlussbild S2

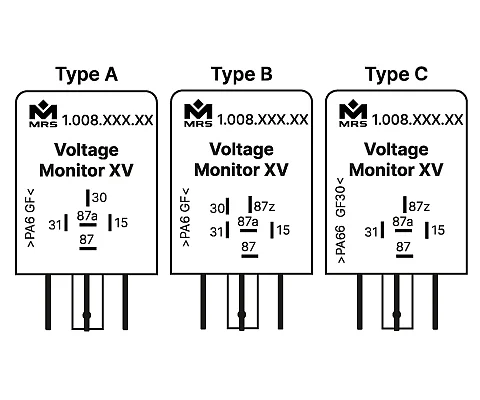

Bauform

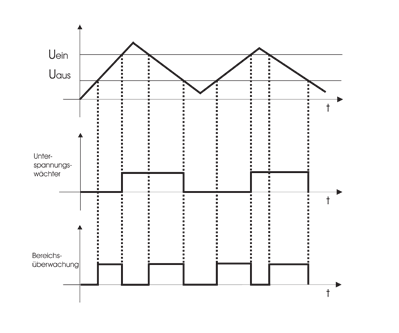

Funktionsdiagramm

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	5
Ein-/Ausgänge (gesamt)	2
Eingänge (gesamt)	1
Eingänge (analog)	1
Ausgänge (gesamt)	1
Relaisausgänge	1
Schaltstrom	NC 15 A / NO 5 A

Mechanische Eigenschaften

Schutzklasse	IP53
Gehäusematerial	PA66GF30
Abmessungen	30 × 30 × 40 mm
Schaltzyklen	50000

Programmierung

Programmiersoftware	MRS Realizer

Allgemeines

Temperaturbereich	-40 bis +85°C
Betriebsspannung	10-16 V
Stromaufnahme	0.3 mA

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.008.100.xx (1008100xx)	Individueller Spannungsbereich , Typ A, Verbindung S1
1.008.126.xx (1008126xx)	Individueller Spannungsbereich , Typ A, Verbindung S1
1.008.156.xx (1008156xx)	Individueller Spannungsbereich , Typ B, Verbindung S2
1.008.127.xx (1008127xx)	Individueller Spannungsbereich , Typ A, Verbindung S1
1.008.150.xx (1008150xx)	Individueller Spannungsbereich , Typ B, Verbindung S2
