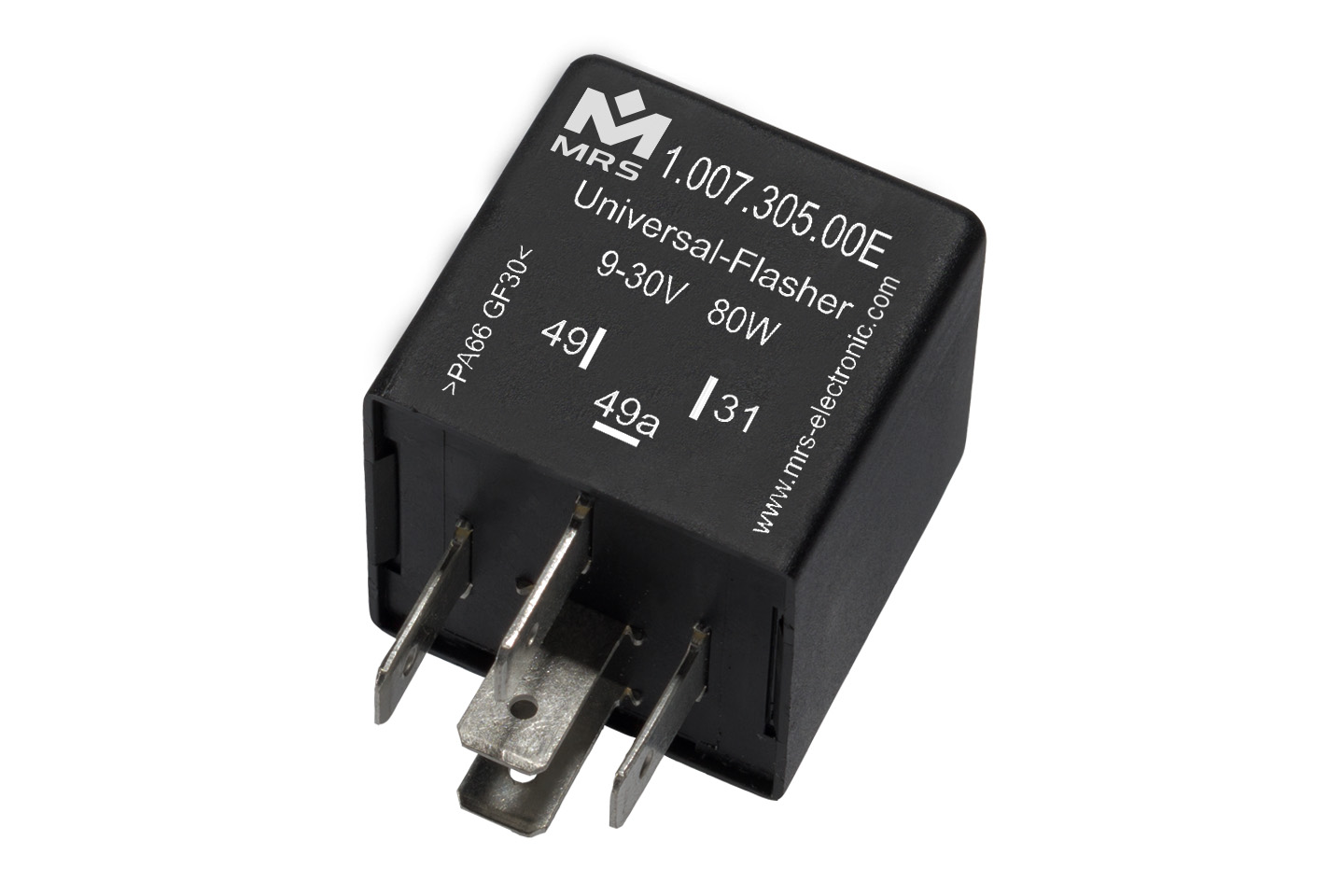

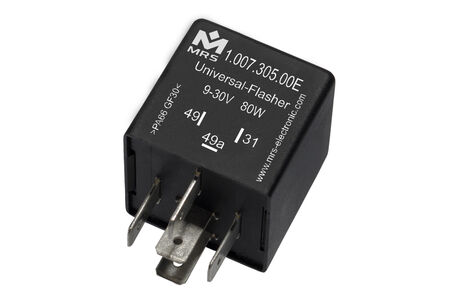

Universalblinkgeber 9-30 V
zu den Bestellvarianten (100730x)

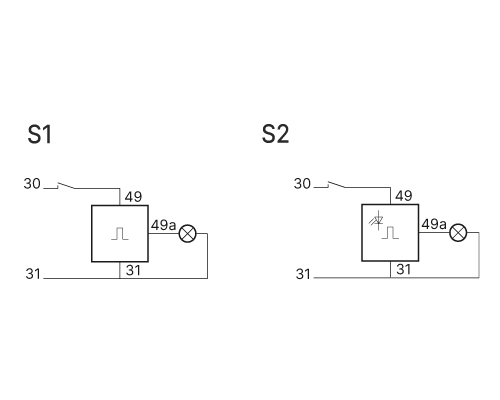

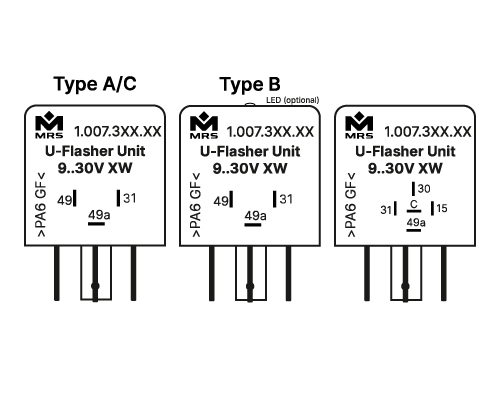

Elektronische Universalblinkgeber werden eingesetzt für das Richtungs- und Warnblinken. Der Blinkgeber kann für verschiedene Fahrzeugtypen verwendet werden. Ausführungen sind erhältlich mit LED-Anzeige (zusätzlicher Funktionsanzeige) oder Start/Stop. Schaltbild S1: Wird an Klemme 49 Betriebsspannung angelegt startet der Blinkgeber unmittelbar. Er erzeugt im Betrieb 90 +/-30 Impulse pro Minute. Der Ausgang ist mit bis zu 10 W belastbar, höhere Lasten können durch ein nachgeschaltetes Lastrelais ebenfalls betrieben werden. Schaltbild S2: Auf Wunsch ist der Blinkgeber auch mit Status-LED erhältlich. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.
Technische Details
Ein- und Ausgänge
| Anzahl Pins | 3 |
|---|---|
| Ein-/Ausgänge (gesamt) | 2 |
| Eingänge (gesamt) | 1 |
| Eingänge (digital) | 1 |
| Ausgänge (gesamt) | 1 |
| Ausgänge (digital) | 1 |
| High-Side | 1 |
| Schaltstrom | 800mA bei 10W |
Mechanische Eigenschaften
| Schutzklasse | IP53 |
|---|---|
| Gehäusematerial | PA66GF30 |
| Abmessungen | 30 × 30 × 30 mm |
Programmierung
| Programmiersoftware | MRS Realizer |
|---|
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 9-30V |
| Blinkfrequenz | 90 +/-30 Impulse/min |
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.007.300.00 (100730000) |
10W, Typ A, Verbindung S1
|
