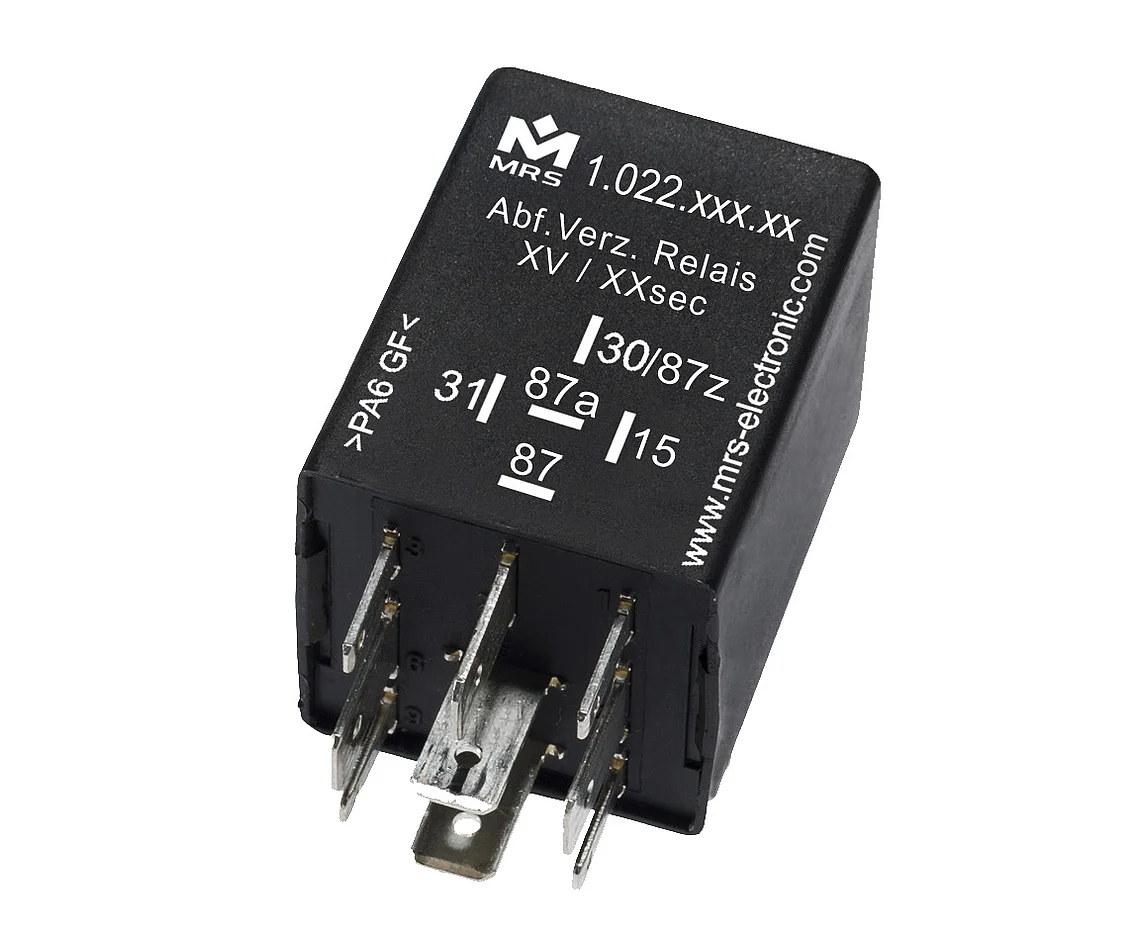

Einstellbares Zeitrelais 12V mit Abfallverzögerung

Zeitrelais abfallverzögert einstellbar 12 V

Bei Zeitrelais einstellbar abfallverzögert kann die genaue Verzögerungszeit via Poti innerhalb des gewählten Zeitbereichs eingestellt werden. Zur Auswahl stehen standardmäßig fünf Zeitbereiche (siehe Bestellvarianten). Andere Zeitbereiche realisieren wir auf Anfrage. Bitte geben Sie bei der Bestellung den gewünschten Zeitbereich an.

Alle Schaltbilder: An Klemme 30/87z wird Betriebsspannung angelegt. Wird an Klemme 15 Spannung angelegt, zieht das Relais unmittelbar an. Wird die Spannung an Klemme 15 weggenommen, fällt das Relais nach Ablauf der eingestellten Zeit ab. Schaltbild S4: Das Relais verbraucht durch die Diodenbeschaltung nach dem Abfallen keinen Ruhestrom. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.

Downloads

Gebrauchsanleitung Zeitrelais EU-Konformitätserklärung

Zeitrelais abfallverzögert einstellbar

Anschlussbild S1

Anschlussbild S2

Anschlussbild S4

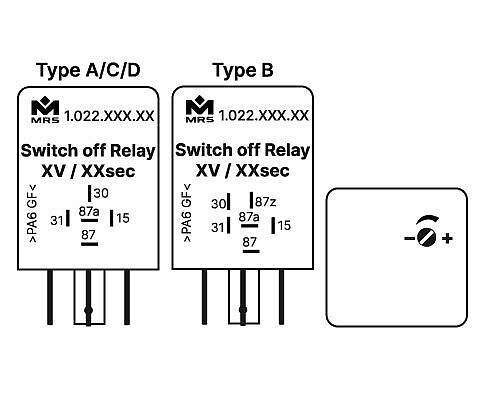

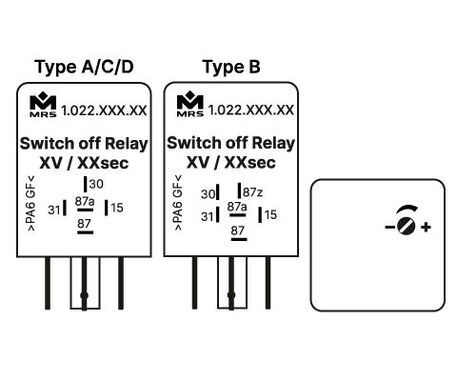

Zeitrelais abfallverzögert einstellbar 12 V Bauform

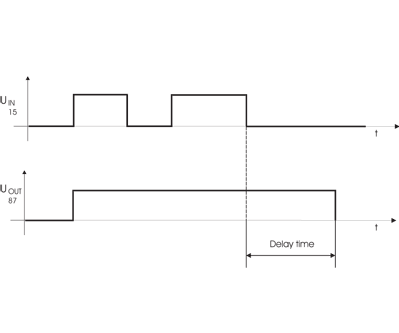

Funktionsdiagramm

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	5
Ein-/Ausgänge (gesamt)	2
Eingänge (gesamt)	1
Eingänge (digital)	1
Ausgänge (gesamt)	1
Relaisausgänge	1
Schaltstrom	NO 15 A / NC 5 A

Mechanische Eigenschaften

Schutzklasse	IP53
Gehäusematerial	PA66GF30
Abmessungen	30 × 30 × 40 mm
Schaltzyklen	100000

Programmierung

Programmiersoftware	MRS Realizer

Allgemeines

Temperaturbereich	-40 bis +85°C
Betriebsspannung	10-16 V
Stromaufnahme	0.3 mA

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.022.113.xx (1022113xx)	Individueller Zeitbereich , Typ A, Verbindung S1
1.022.116.xx (1022116xx)	Individueller Zeitbereich , Typ B, Verbindung S2
1.022.111.xx (1022111xx)	Individueller Zeitbereich , Typ C, Verbindung S4
