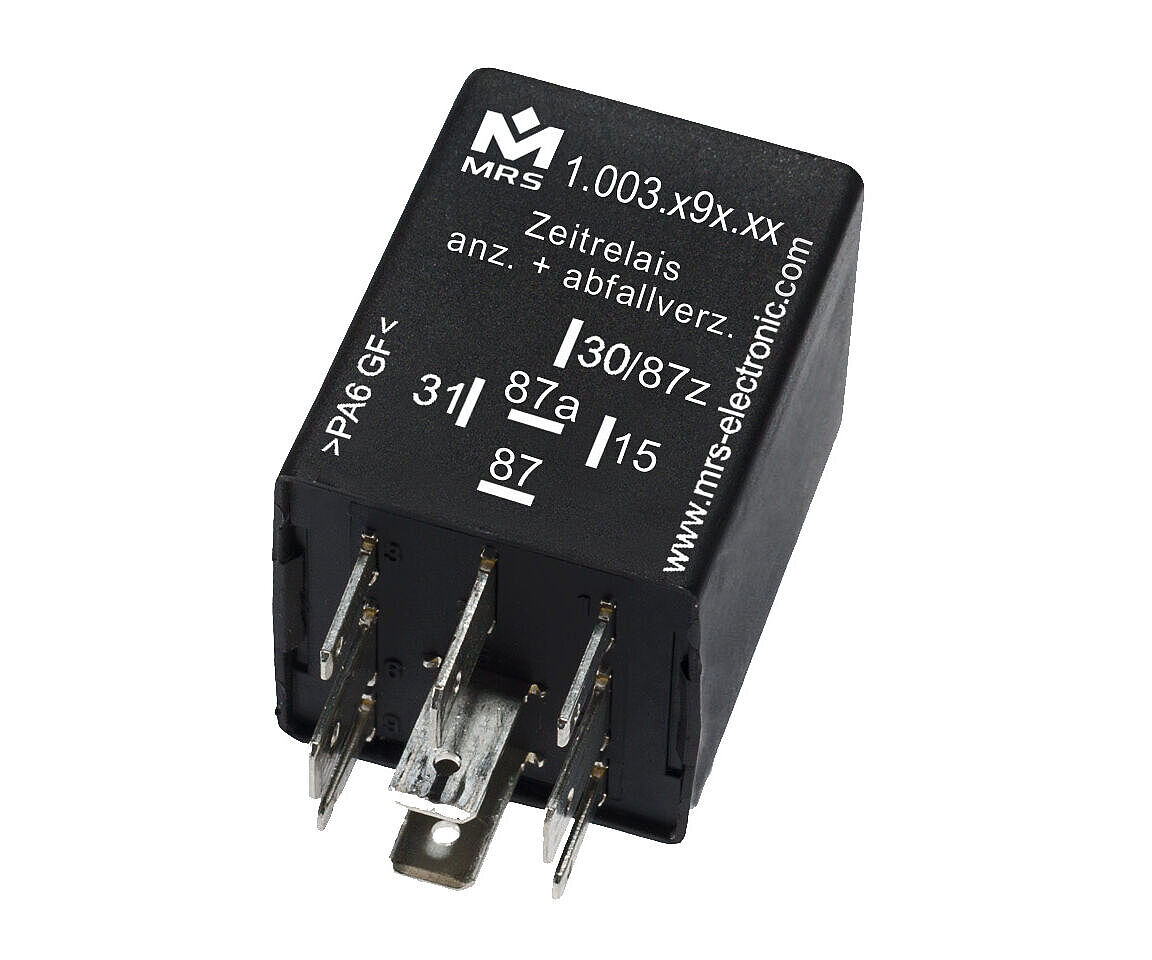

Zeitrelais anzugs- und abfallverzögert 12 V
zu den Bestellvarianten (100319zxx)

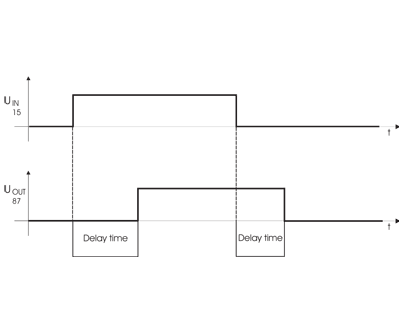

Zeitrelais anzugs- und abfallverzögert können eingesetzt werden, wenn Verbraucher zeitverzögert ein- und ausgeschaltet werden sollen. Bitte geben Sie bei der Bestellung die gewünschte Anzugs- und Abfallverzögerungszeit an. Alle Schaltbilder: An Klemme 30/87z wird Betriebsspannung angelegt. Wird an Klemme 15 Spannung angelegt, zieht das Relais nach Ablauf der vorgegeben Zeit an. Wird die Spannung an Klemme 15 weggenommen, fällt das Relais nach Ablauf der vorgegeben Zeit ab.

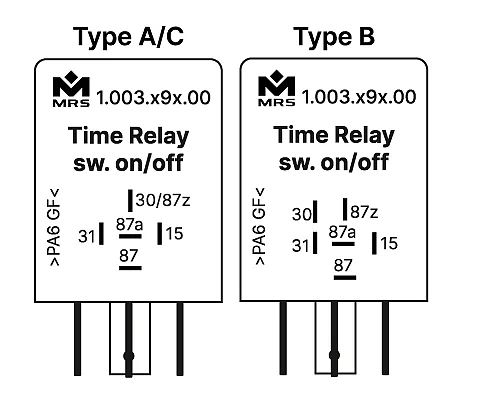

Schaltbild S2: Die Kontakte sind getrennt von der Ansteuerung und können daher in Verknüpfungen eingesetzt werden. Bei dieser Variante ist der Relaiskontakt komplett potentialfrei und somit in der Lage Wechselspannung zu schalten. Schaltbild S4: Das Relais verbraucht durch die Diodenbeschaltung nach dem Abfallen keinen Ruhestrom. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.
Technische Details
Ein- und Ausgänge
| Anzahl Pins | 5 |
|---|---|
| Ein-/Ausgänge (gesamt) | 2 |
| Eingänge (gesamt) | 1 |
| Eingänge (digital) | 1 |
| Ausgänge (gesamt) | 1 |
| Relaisausgänge | 1 |
| Schaltstrom | NO 15 A / NC 15 A |
Mechanische Eigenschaften
| Schutzklasse | bis zu IP6K8 |
|---|---|
| Gehäusematerial | PA66GF30 |
| Abmessungen | 30 × 30 × 40 mm |
| Schaltzyklen | 100000 |
Programmierung
| Programmiersoftware | MRS Realizer |
|---|
Allgemeines
| Temperaturbereich | -40 bis +85°C |
|---|---|
| Betriebsspannung | 9-16 V |
| Stromaufnahme | 2 ± 1 mA |
Kennzeichnungen
Bestellvarianten
| Bestell-Nr. | Bezeichnung |
|---|---|
| 1.003.196.xx (1003196xx) |
(Basis M3), Individuelle Verzögerungszeit, Typ A, Verbindung S1
|
| 1.003.197.xx (1003197xx) |
(Basis M3), Individuelle Verzögerungszeit, Typ B, Verbindung S2
|
| 1.003.190.xx (1003190xx) |
(Basis Micro SPS), Individuelle Verzögerungszeit, Typ C, Verbindung S4
|
