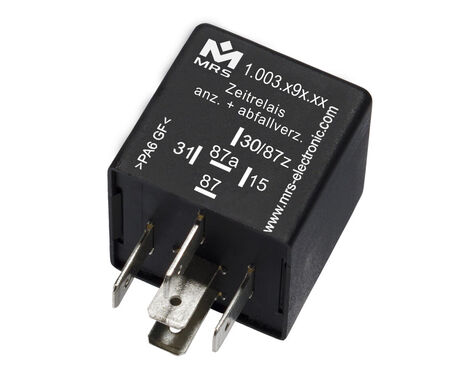

Kompaktes Zeitrelais 12V mit Anzugs- und Abfallverzögerung

Zeitrelais anzugs- und abfallverzögert M1 kompakt 12 V

Zeitrelais anzugs- und abfallverzögert kompakt können eingesetzt werden, wenn Verbraucher zeitverzögert ein- und ausgeschaltet werden sollen. Bitte geben Sie bei der Bestellung die gewünschte Anzugs- und Abfallverzögerungszeit an. Alle Schaltbilder: An Klemme 30/87z wird Betriebsspannung angelegt. Wird an Klemme 15 Spannung angelegt, zieht das Relais nach Ablauf der vorgegeben Zeit an. Wird die Spannung an Klemme 15 weggenommen, fällt das Relais nach Ablauf der vorgegeben Zeit ab.

Schaltbild S2: Die Kontakte sind getrennt von der Ansteuerung und können daher in Verknüpfungen eingesetzt werden. Bei dieser Variante ist der Relaiskontakt komplett potentialfrei und somit in der Lage Wechselspannung zu schalten. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.

Downloads

Gebrauchsanleitung Zeitrelais EU-Konformitätserklärung

Zeitrelais anzugs- und abfallverzögert M1 kompakt 12 V

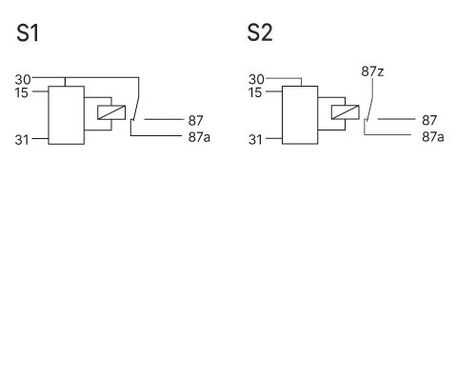

Anschlussbild

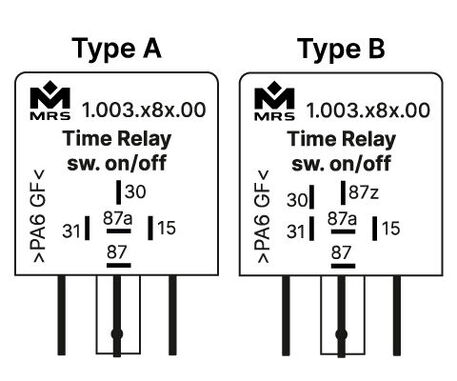

Bauform

Funktionsdiagramm

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	5
Ein-/Ausgänge (gesamt)	2
Eingänge (gesamt)	1
Eingänge (digital)	1
Ausgänge (gesamt)	1
Relaisausgänge	1
Schaltstrom	20 A

Mechanische Eigenschaften

Schutzklasse	IP53
Gehäusematerial	PA66GF30
Abmessungen	30 × 30 × 30 mm
Schaltzyklen	100000

Programmierung

Programmiersoftware	MRS Realizer

Allgemeines

Temperaturbereich	-40 bis +85°C
Betriebsspannung	9-16 V
Stromaufnahme	75 mA
Ruhestrom (12V)	1 mA

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.003.186.xx (1003186xx)	Individuelle Verzögerungszeit, Typ A, Verbindung S1
1.003.187.xx (1003187xx)	Individuelle Verzögerungszeit, Typ B, Verbindung S2
