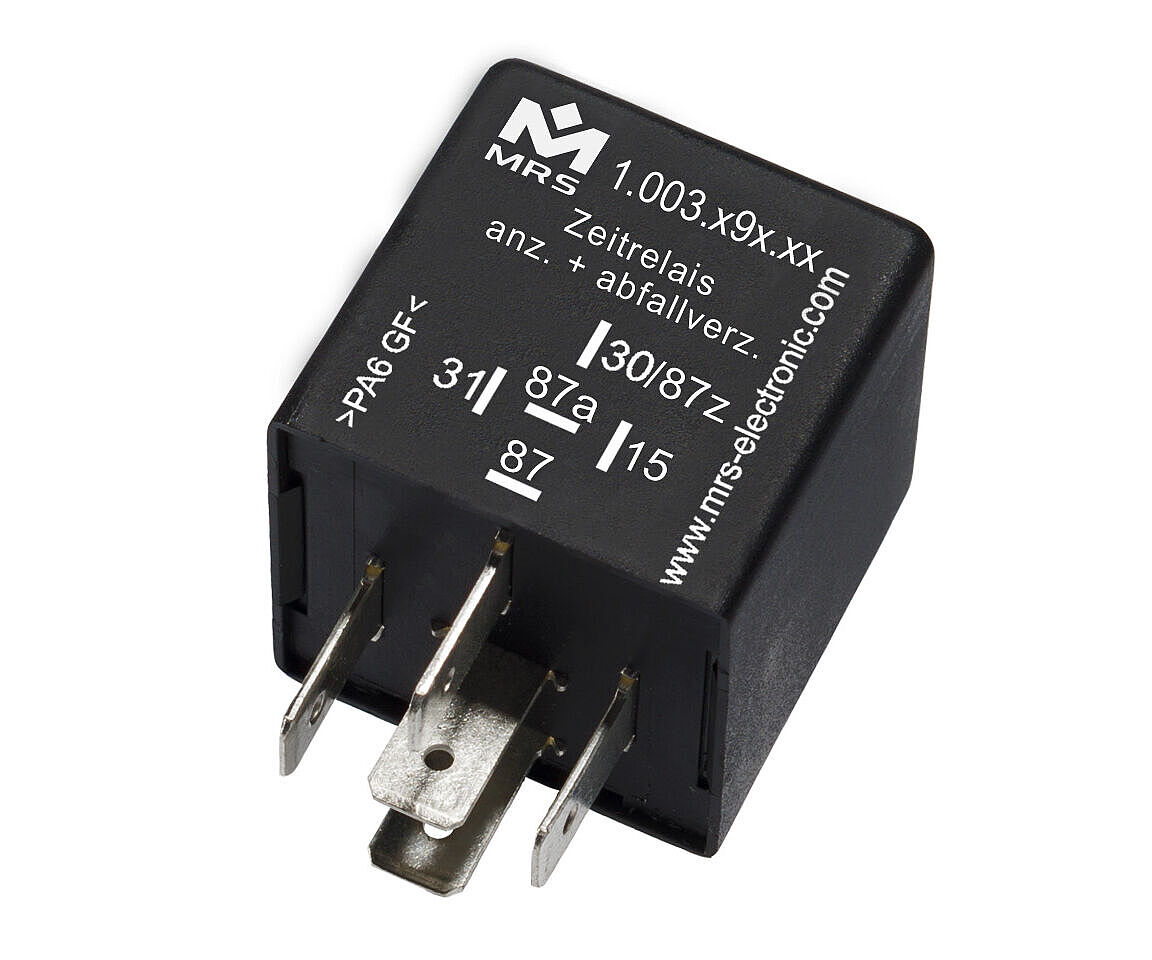

Zeitrelais anzugs- und abfallverzögert M1 kompakt 24 V

zu den Bestellvarianten (100328zxx)

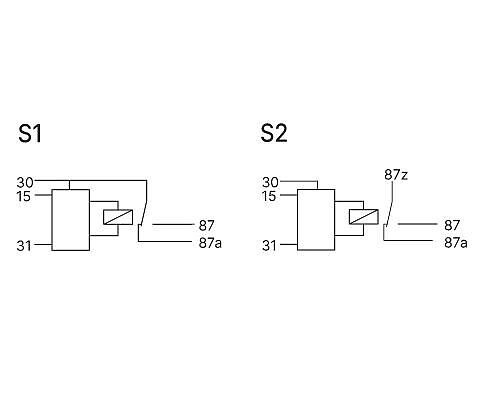

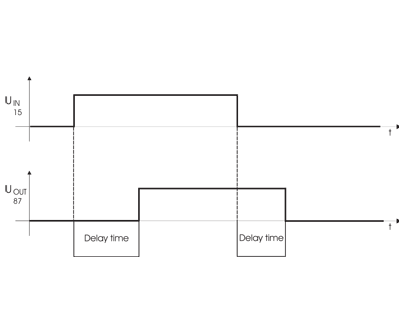

Zeit­re­lais an­zugs- und ab­fall­ver­zö­gert kom­pakt kön­nen ein­ge­setzt wer­den, wenn Ver­brau­cher zeit­ver­zö­gert ein- und aus­ge­schal­tet wer­den sol­len. Bitte geben Sie bei der Be­stel­lung die ge­wünsch­te An­zugs- und Ab­fall­ver­zö­ge­rungs­zeit an. Alle Schalt­bil­der: An Klem­me 30/87z wird Be­triebs­span­nung an­ge­legt. Wird an Klem­me 15 Span­nung an­ge­legt, zieht das Re­lais nach Ab­lauf der vor­ge­ge­be­nen Zeit an. Wird die Span­nung an Klem­me 15 weg­ge­nom­men, fällt das Re­lais nach Ab­lauf der vor­ge­ge­be­nen Zeit ab.

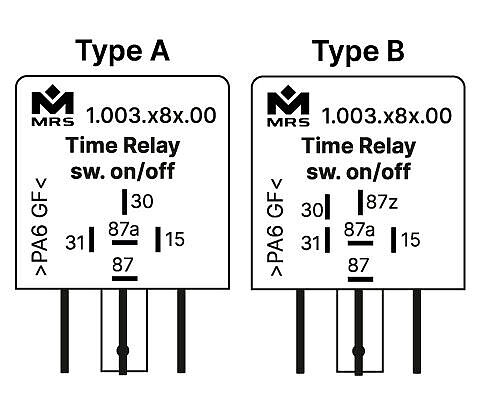

Schalt­bild S2: Die Kon­tak­te sind ge­trennt von der An­steue­rung und kön­nen daher in Ver­knüp­fun­gen ein­ge­setzt wer­den. Bei die­ser Va­ri­an­te ist der Re­lais­kon­takt kom­plett po­ten­ti­al­frei und somit in der Lage Wech­sel­span­nung zu schal­ten. Ge­häu­se­for­men fin­den Sie im Ka­pi­tel Ge­häu­se und Grund­kör­per.
