Kompaktes Zeitrelais 12V mit Anzugsverzögerung

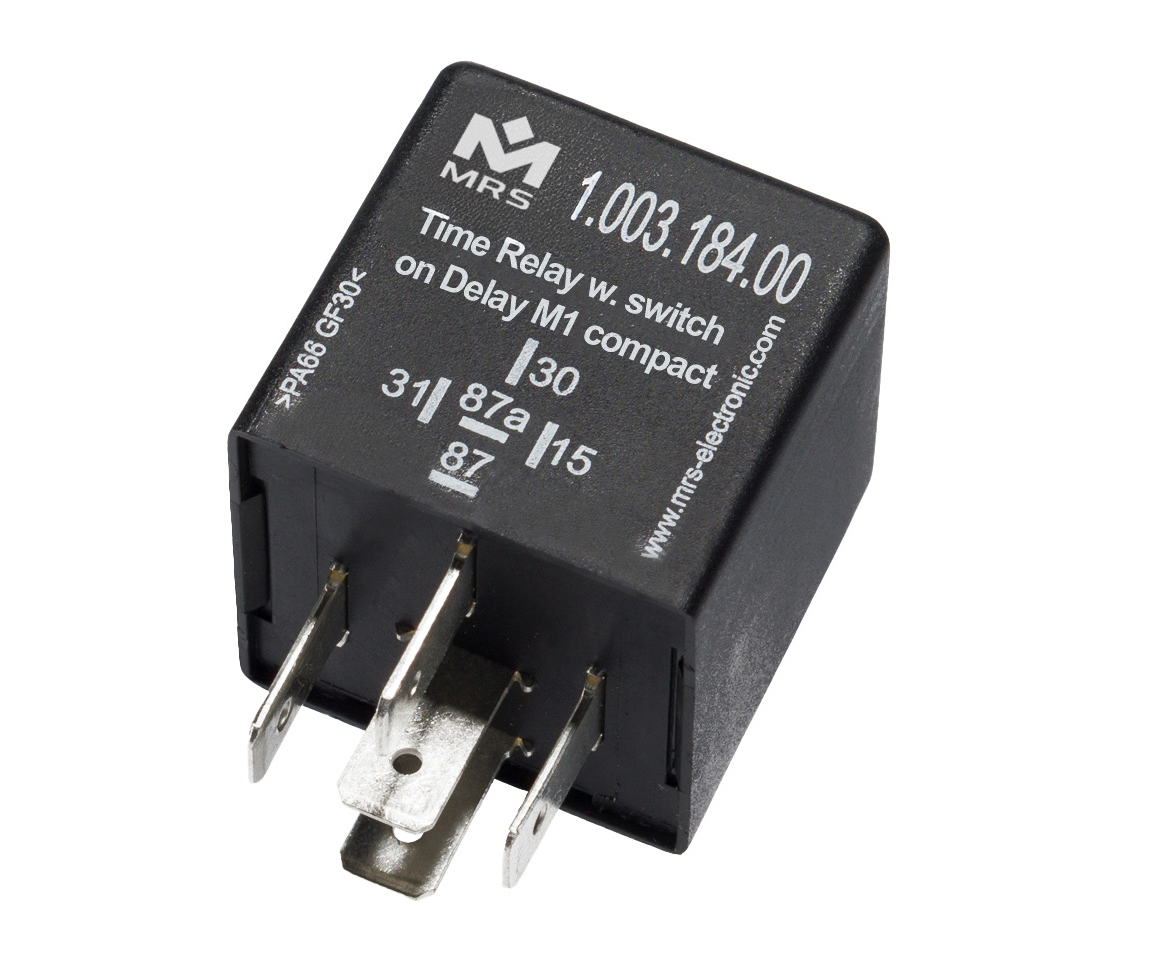

Zeitrelais anzugsverzögert M1 kompakt 12 V

Zeitrelais anzugsverzögert kompaktschalten Verbraucher nach Ablauf der vorgegeben Verzögerungszeit ein. Bitte geben Sie bei der Bestellung die gewünschte Verzögerungszeit an. Alle Schaltbilder: An Klemme 30/87z wird Betriebsspannung angelegt. Wird an Klemme 15 Spannung angelegt, zieht das Relais nach Ablauf der vorgegeben Zeit an. Wird die Spannung an Klemme 15 weggenommen fällt das Relais unmittelbar ab.

Schaltbild S2 und S3: Die Kontakte sind getrennt von der Ansteuerung und können daher in Verknüpfungen eingesetzt werden. Bei den Varianten S2 und S3 ist der Relaiskontakt komplett potentialfrei und somit in der Lage Wechselspannung zu schalten. Gehäuseformen finden Sie im Kapitel Gehäuse und Grundkörper.

Downloads

Gebrauchsanleitung Zeitrelais EU-Konformitätserklärung

Zeitrelais anzugsverzögert M1 kompakt 12 V

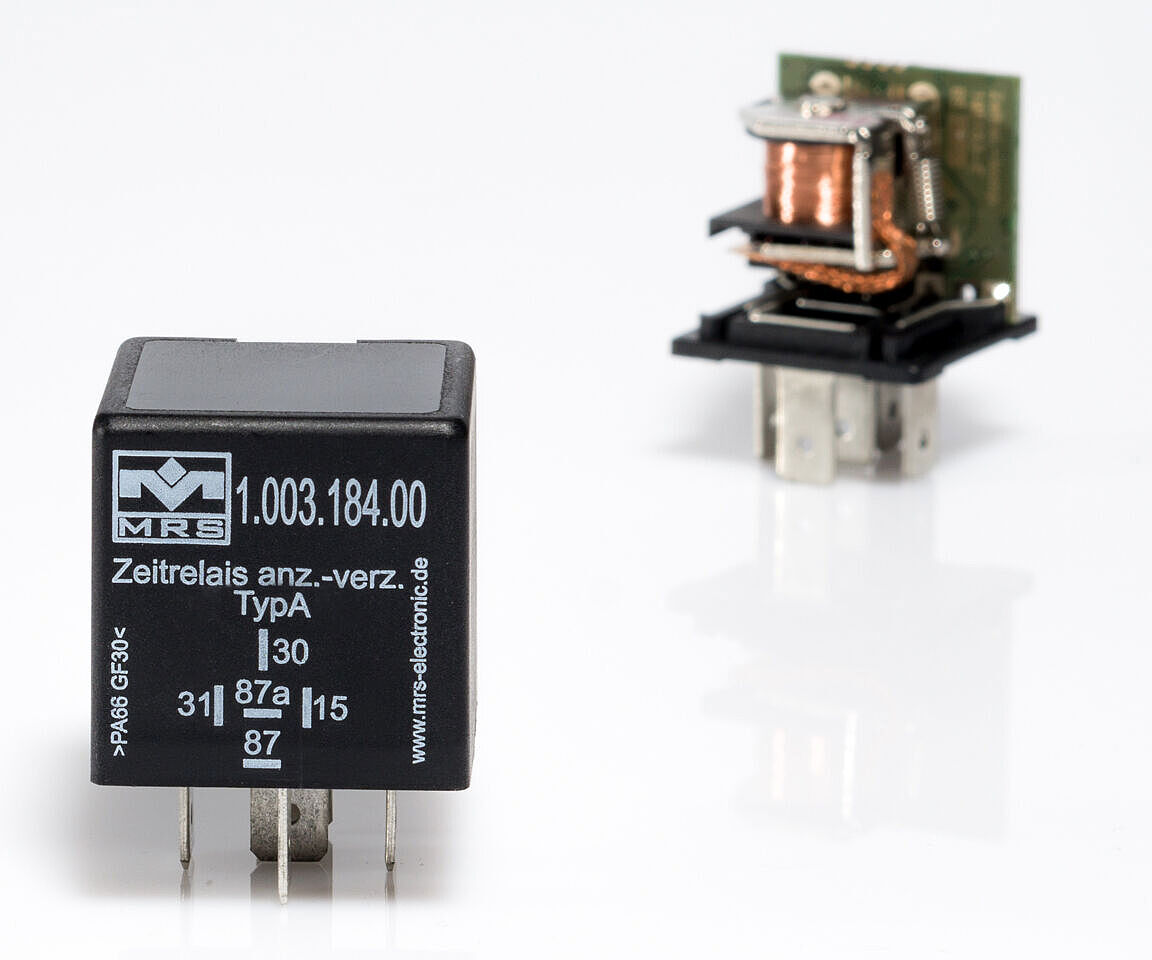

Doppelansicht

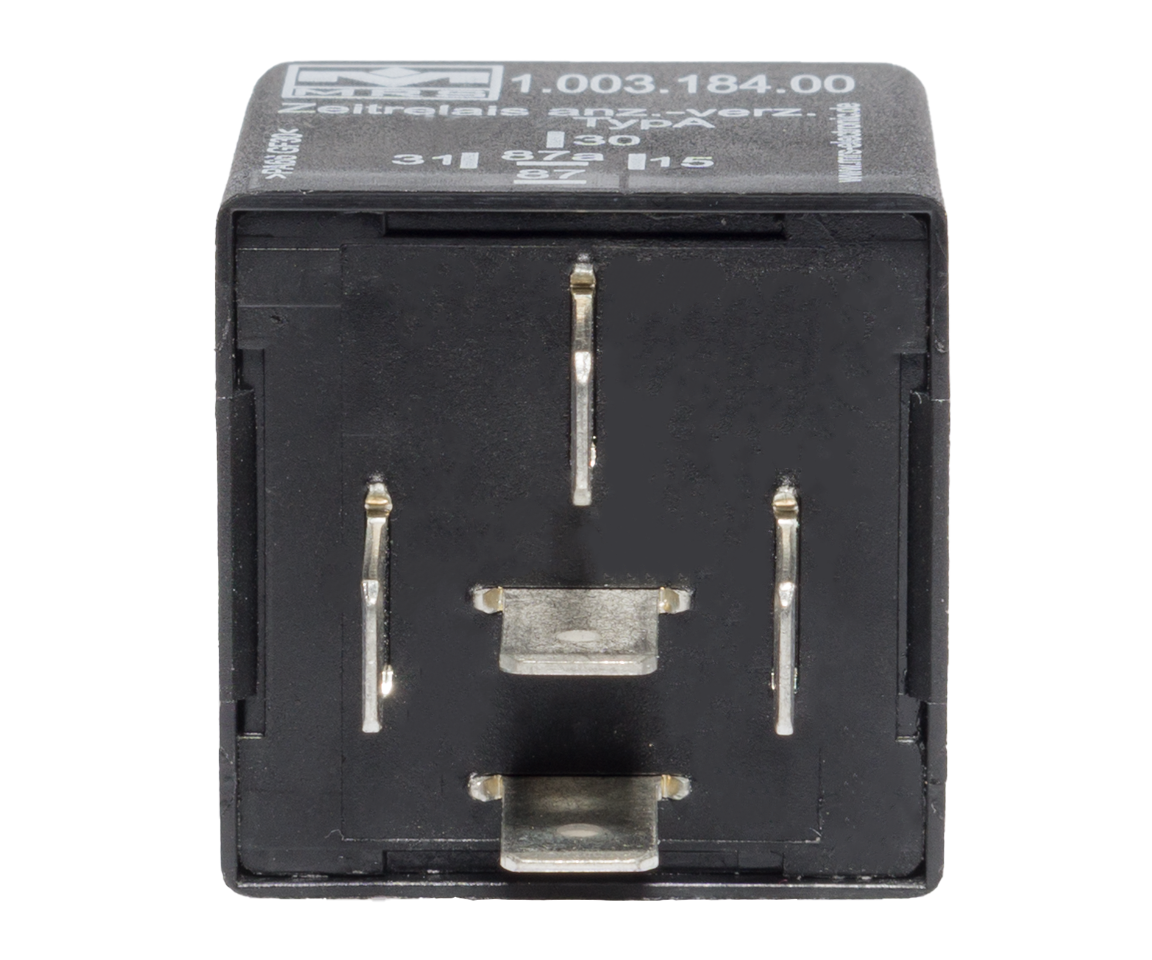

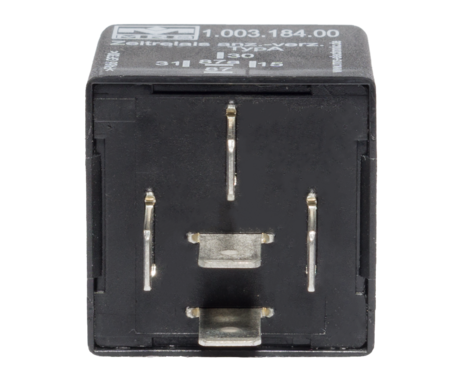

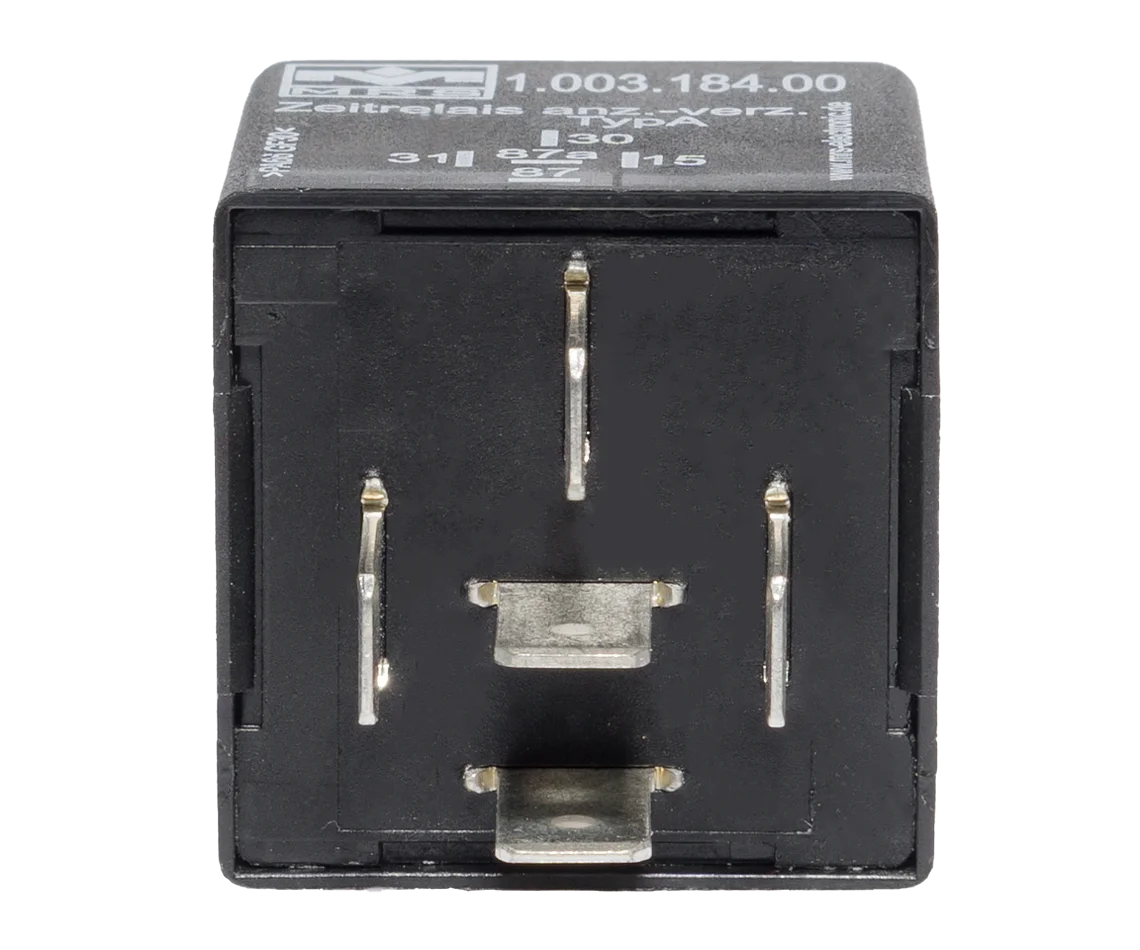

Steckeransicht

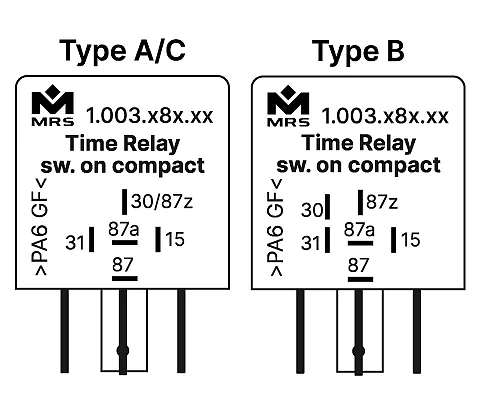

Anschlussbild

Bauform

Funktionsdiagramm

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Anzahl Pins	5
Ein-/Ausgänge (gesamt)	2
Eingänge (gesamt)	1
Eingänge (digital)	1
Ausgänge (gesamt)	1
Relaisausgänge	1
Schaltstrom	20 A

Mechanische Eigenschaften

Schutzklasse	IP53
Gehäusematerial	PA66GF30
Abmessungen	30 × 30 × 30 mm
Schaltzyklen	100000

Programmierung

Programmiersoftware	MRS Realizer

Allgemeines

Temperaturbereich	-40 bis +85°C
Betriebsspannung	9-16 V
Stromaufnahme	75 mA
Ruhestrom (12V)	1 mA

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.003.184.xx (1003184xx)	Individuelle Verzögerungszeit, Typ A, Verbindung S1
1.003.185.xx (1003185xx)	Individuelle Verzögerungszeit, Typ B, Verbindung S2
1.003.183.xx (1003183xx)	Individuelle Verzögerungszeit, Typ C, Verbindung S3
