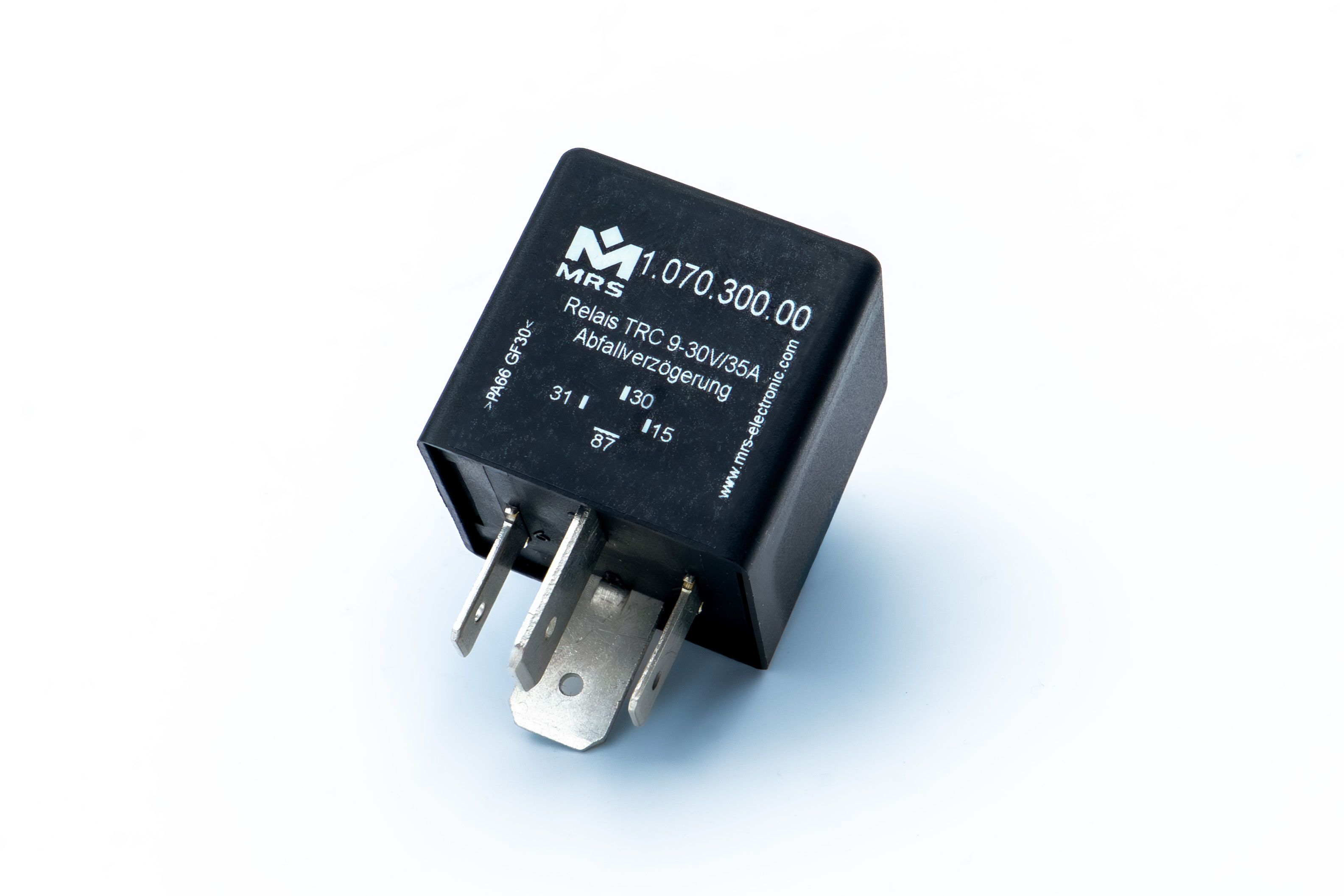

Zeitrelais Kompakt 35 A

Das Hochstromzeitrelais kompakt – Anzugs-/Abfallverzögert 6,5-32 V/35 A ist eine kleine, leistungsstarke und kostengünstige Steuerung, die sich im Vergleich zur Steuerung M1 durch eine noch höhere Leistung auszeichnet.

Neben dem kompakten Zeitrelais gibt es in dieser Kompaktversion ein Impulsrelais, ein Schrittschaltrelais, einen Blinkgeber sowie andere Funktionen auf Anfrage. Die genannten Funktionen sind standardmäßig hinterlegt und müssen nur noch konfiguriert und parametriert werden. Die Programmierung kann mithilfe des Software Programmiertools MRS Realizer erfolgen. Selbstverständlich können die Standardfunktionen auch direkt bestellt werden.

Downloads

Datenblatt Zeitrelais Kompakt 35 A (Deutsch) Datenblatt Zeitrelais Kompakt 35 A (Englisch) Gebrauchsanleitung Zeitrelais EU-Konformitätserklärung

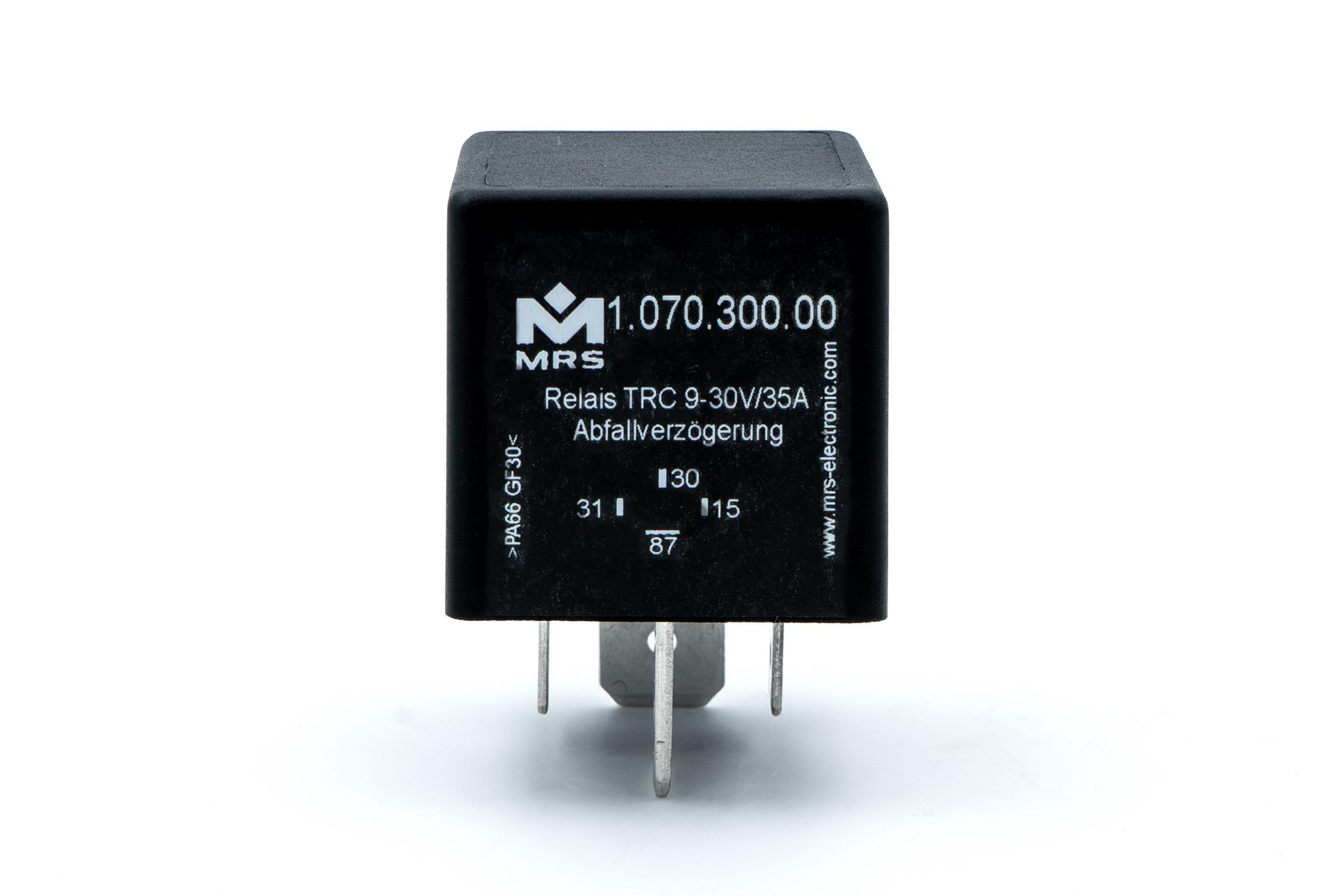

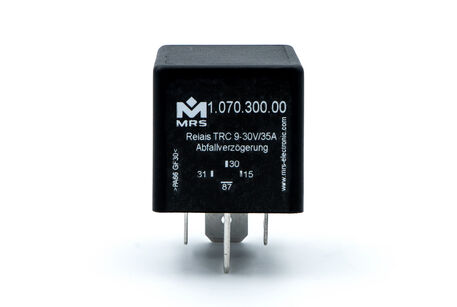

Zeitrelais Kompakt 35 A

Anschlussbild

Funktionsdiagramm anzugsverzögert

Funktionsdiagramm abfallverzögert

Zu unserem Online-Shop

Technische Details

Ein- und Ausgänge

Ein-/Ausgänge (gesamt)	2
Eingänge (gesamt)	1
Eingänge (digital)	1
Ausgänge (gesamt)	1
Relaisausgänge	1
Schaltstrom	70 A

Mechanische Eigenschaften

Schutzklasse	IP53
Gehäusematerial	PA 66GF30
Abmessungen	30 × 30 × 30 mm

Programmierung

Programmiersoftware	MRS Realizer

Allgemeines

Temperaturbereich	-40 °C bis +85 °C
Betriebsspannung	6.5-32 V

Kennzeichnungen

Bestellvarianten

Bestell-Nr.	Bezeichnung
1.070.300.XXX (1070300XXX)	Abfallverzögert; Bei der Bestellung bitte individuelle Verzögerungszeit angeben
1.070.301.XXX (1070301XXX)	Anzugsverzögert; Bei der Bestellung bitte individuelle Verzögerungszeit angeben
